4 laminadores de tiras altas e estreitas reversíveis

Os laminadores reversíveis de tiras altas e estreitas GRM-S 4 da fábrica GRM Rolling Mill são projetados paralaminação de precisão de tiras estreitas com largura inferior a 140 mm. Equipado com uma estrutura de laminação reversível, PLC, tela sensível ao toque e sistema de servocontrole, o laminador permite laminação em múltiplas passagens de materiais de tiras cortadas com excelente precisão de espessura, planicidade de tira e qualidade de borda. É uma solução ideal para aplicações de alto valor que exigem precisão e flexibilidade de produção.

Enviar consulta

Descrição do produto

Os moinhos reversores de suporte único GRM são adequados para laminação de precisão de vários materiais, incluindo aço silício, aço inoxidável, ligas de alumínio e ligas de titânio. O modo de laminação reversível permite uma programação flexível de passagens de acordo com as propriedades do material e a espessura desejada.

Apresentando um layout compacto e alta relação custo-desempenho, o moinho é especialmente adequado para produção de lotes pequenos e médios, aplicações de P&D e processamento de múltiplas especificações.

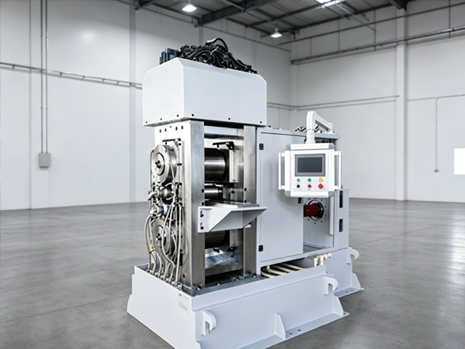

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Materiais Aplicáveis

Tiras de prata e liga de prata

Tiras de liga de alumínio

Tiras revestidas à base de alumínio

Tiras de aço inoxidável

Tiras de aço silício

Liga de titânio e tiras revestidas de titânio

Configuração

Uma plataforma de recepção nos lados de entrada e saída

Unidade principal do laminador reverso de 4 alturas

Rolos superiores e inferiores acionados de forma independente para laminação assíncrona

Sistema de controle integrado PLC + HMI + Servo

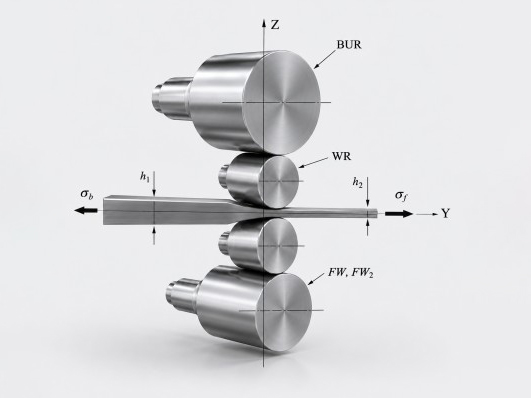

Silver alloy and titanium strip rolling on narrow strip mill

Dados Técnicos

Tipo de suporte	Moinho reversor de suporte único de 4 alturas
Espessura de entrada	0,5 – 10 mm
Espessura de saída	0,2 – 0,8 mm
Largura da tira	100 – 140mm
Tolerância de Espessura	±0,015mm
Lubrificação de rolamentos	Lubrificação automática com óleo em circuito fechado
Diâmetro do rolo de backup	Φ300 × 200mm
Diâmetro do rolo de trabalho	Φ120 × 200mm
Velocidade de projeto	0 – 0,4m/s
Força de rolamento	≥ 80T

Vantagens

Design de rolamento reversível

Controle de passagem flexível para diferentes materiais e faixas de espessura.

Controle de alta precisão

Os 4 laminadores reversíveis de tiras altas e estreitas são equipados com servo acionamento completo e sistema de controle PLC, alcançando precisão de espessura de até ±0,015 mm.

Design compacto de suporte de moinho

Layout de suporte único com dimensões reduzidas, ideal para produção de lotes pequenos e médios com múltiplas especificações de produto.

Opções

Sistema de aquecimento eletromagnético de rolo (150–250°C)

Permite alternar entre os modos de laminação a frio e laminação a quente.

Estrutura de conversão de 4 para 2 altos

Reservado para futuras expansões de processos e aplicações de laminação a quente.

Perguntas frequentes

Q1: Qual é a largura máxima da tira?

GRM: A largura máxima da tira é de 140 mm, projetada para aplicações de laminação de tiras estreitas de precisão.

Q2: A fábrica pode processar aço inoxidável e aço silício?

GRM: Sim. Nossos 4 laminadores reversíveis de tiras altas e estreitas são especialmente adequados para materiais difíceis de laminar, como aço inoxidável e aço silício.

Q3: O moinho pode trabalhar com linhas de recozimento ou decapagem?

GRM: Sim. A GRM pode fornecer soluções integradas, incluindo linhas de recozimento, sistemas de decapagem e equipamentos de manuseio de bobinas.

A GRM é especializada em soluções de laminação de tiras estreitas de precisão, fornecendo equipamentos com alta precisão, confiabilidade e eficiência de custos. Além de laminadores reversíveis de suporte único, também oferecemos laminadores compactos de suporte múltiplo, linhas de laminação contínua e sistemas de processamento de metal personalizados.
Entre em contato conosco hoje mesmo para obter uma solução de laminação personalizada para seus requisitos de material e produção.
