Máquina de fita solar fotovoltaica

Soluções de fabricação de fita solar fotovoltaica e fio MBB

A GRM fornece soluções completas de fabricação paraFita de interconexão fotovoltaica, fita de barramento fotovoltaico e produção de fio redondo MBB. Nosso portfólio de equipamentos abrange sistemas de laminação de precisão, recozimento, estanhagem, tratamento de superfície e enrolamento automático, apoiando a produção de condutores de alto desempenho para módulos fotovoltaicos modernos.

Projetadas para oferecer qualidade estável, controle dimensional preciso e operação confiável de longo prazo, as soluções GRM ajudam os fabricantes a atender à crescente demanda por tecnologias de interconexão de células solares de alta eficiência.

Soluções completas de equipamentos para condutores solares

Fita de interconexão fotovoltaica

Barramento fotovoltaico

Fio redondo MBB

Fita de interconexãotransfere corrente entre células solares,fita de barramentocoleta e fornece corrente para a caixa de junção, enquantoFio redondo MBBpermite maior eficiência do módulo, reduzindo as perdas de sombreamento.

Esses condutores desempenham um papel crítico na produção de energia, na confiabilidade e no desempenho do módulo a longo prazo.

Como os condutores solares são fabricados

A GRM fornece soluções completas de produção para a fabricação de condutores solares. Os equipamentos GRM cobrem todo o fluxo de trabalho de fabricação, desde laminação e recozimento de precisão até estanhagem e preparação de material de cobre, até fitas fotovoltaicas acabadas e produtos de fio MBB.

O processo de produção integrado garante precisão dimensional, qualidade de revestimento estável e alta eficiência de produção.

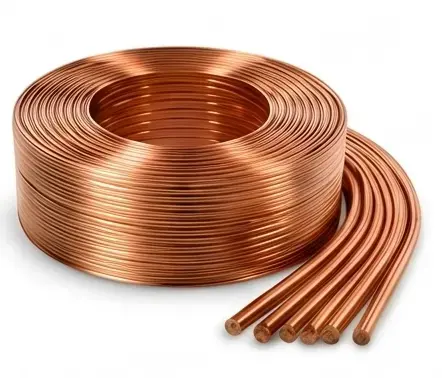

Matéria prima de cobre

Haste de cobre de alta pureza como matéria-prima

Haste de cobre

Fio de cobre

→

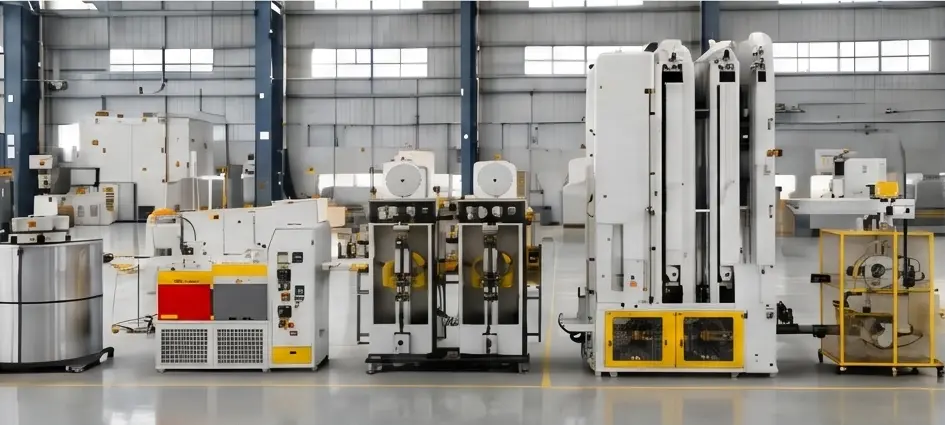

Equipamento de fabricação GRM

Linha de produção completa para conformação, recozimento e enrolamento de precisão

Rolando
Moinho

Recozimento
Forno

Superfície
Tratamento

Enrolando
Sistema

Elétrica
Controlar

→

Condutores Solares

Fita fotovoltaica de alta precisão e fio redondo MBB

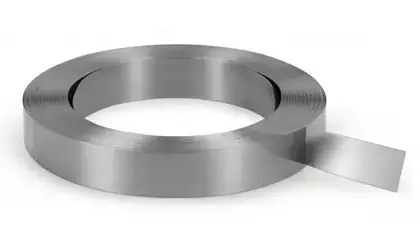

Fita fotovoltaica

(Fita de interconexão/fita de barramento)

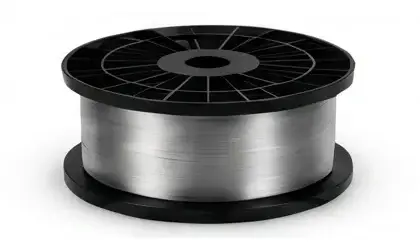

Fio redondo MBB

(φ0,20-0,25mm)

→

Módulo Solar

Usado em módulos solares de alta eficiência

TOPCon
Módulos

HJT
Módulos

Comparação de produtos.

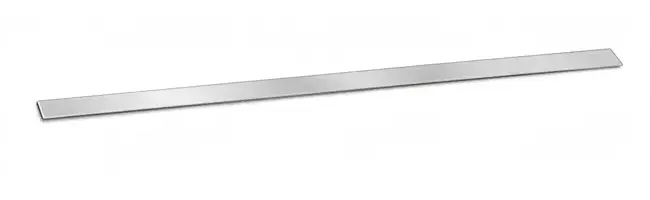

Fita de interconexão fotovoltaica

(Faixa de tabulação)

Função

Conexão celular

Largura

0,3 – 1,6mm

Grossura

0,10 – 0,25mm

Aplicativo

Amarração de células

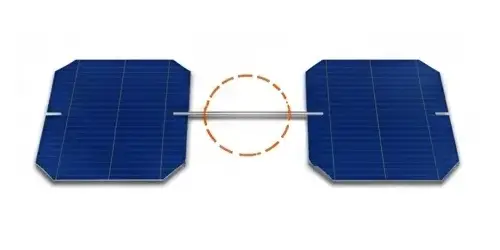

Conecta células adjacentes na sequência do módulo.

Vantagem Principal

Conexão confiável célula a célula com alta soldabilidade e excelente condutividade.

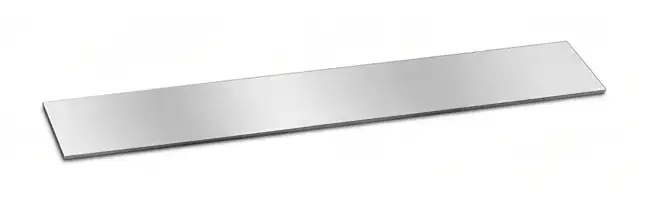

Fita de barramento fotovoltaico

(Fio de ônibus)

Função

Coleção Atual

Largura

3,0 – 8,0 mm

Grossura

0,20 – 0,50 mm

Aplicativo

Saída do Módulo

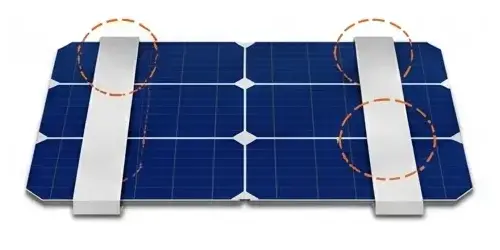

Busbar ribbon current collection diagram

Coleta a corrente das células interconectadas e transfere para a caixa de junção.

Vantagem Principal

Baixa resistência e alta capacidade de transporte de corrente para máxima potência.

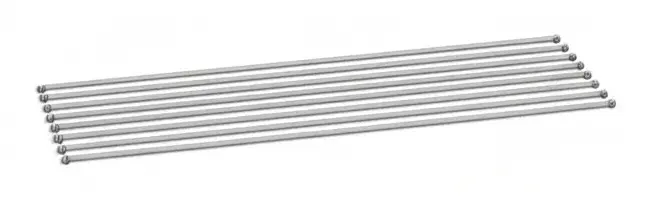

Fio redondo fotovoltaico MBB

Função

Conexão Multi-Barramento

Diâmetro

φ0,20 – 0,26 mm

Grossura

–

Aplicativo

Módulos de alta eficiência

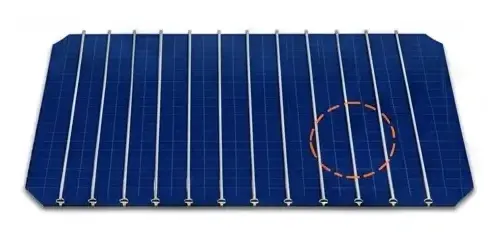

MBB round wire soldering on cell surface

Soldado na superfície da célula para reduzir o sombreamento e melhorar a eficiência.

Vantagem Principal

Perda de sombreamento reduzida e melhor utilização da luz para maior eficiência do módulo.

Recurso	Fita de interconexão fotovoltaica (faixa de tabulação)	Fita de barramento fotovoltaico (fio de barramento)	Fio redondo fotovoltaico MBB
Função	Conexão celular	Coleção Atual	Conexão Multi-Barramento
Largura	0,3-1,6 mm	3,0-8,0 mm	-
Espessura	0,1 -0,25 mm	0,20 -0,50mm	-
Diâmetro	-	-	φ0,20-0,26 mm
Aplicativo	Amarração de células	Saída do Módulo	Módulos de alta eficiência

A fita fotovoltaica e o fio redondo MBB são amplamente utilizados na produção de módulos fotovoltaicos de alta eficiência. Com a rápida adoção das tecnologias de células TOPCon, HJT e BC, os fabricantes exigem condutores com maior precisão, melhor soldabilidade e melhor desempenho elétrico.

Os equipamentos GRM apoiam a produção de condutores solares utilizados em:

Módulos TOPCon

Módulos HJT

Módulos BC

Módulos Convencionais de Silício Cristalino

Sistemas de energia solar em escala de utilidade pública

Projetos de Energia Solar Distribuída

Aprovado pelos líderes da indústria

O equipamento GRM foi fornecido aos principais fabricantes de fitas fotovoltaicas e condutores solares na China e nos mercados internacionais. Através de anos de cooperação com parceiros da indústria, a GRM acumulou vasta experiência em laminação de condutores, recozimento, estanhagem e otimização de processos.

Nossas soluções de máquinas de fita solar fotovoltaica apoiam os fabricantes que produzem condutores para módulos solares de alta eficiência e ajudam os clientes a melhorar a produtividade, a consistência do produto e a confiabilidade operacional a longo prazo.

Comece seu projeto de produção solar fotovoltaica

Esteja você entrando na indústria de condutores fotovoltaicos ou expandindo sua capacidade de produção, a GRM fornece soluções completas de equipamentos, experiência em processos e suporte técnico de longo prazo.

Entre em contato com a GRM paraum personalizadoSolução de fabricação de fita fotovoltaica ou fio MBB.

Por que escolher a GRM?

Focada em fornecer equipamentos avançados e soluções confiáveis para fabricação de fitas fotovoltaicas e fios MBB.

20+

Anos

Experiência em laminação de precisão

Ampla experiência em equipamentos de laminação de precisão, revestimento e fabricação de condutores.

10+

Patentes

Tecnologia Patenteada

Múltiplas tecnologias patenteadas para processos de laminação de precisão, controle de tensão e tratamento de superfície.

Mais de 100

Linhas Instaladas

Referências da indústria

Confiável pelos principais fabricantes de fitas fotovoltaicas e condutores solares em todo o mundo.

24 horas por dia, 7 dias por semana

Suporte Técnico

Serviço de ciclo de vida

Suporte abrangente desde a instalação e comissionamento até atualizações e otimização.

Perguntas frequentes

1. O que é fita fotovoltaica?

A fita fotovoltaica é um condutor plano de cobre revestido com solda e usado para conectar células solares dentro de módulos fotovoltaicos.

2. Qual é a diferença entre fita de interconexão e fita de barramento?

A fita de interconexão conecta as células solares, enquanto a fita do barramento coleta e transfere a corrente elétrica para a caixa de junção.

3.O que é fio redondo MBB?

O fio redondo MBB é usado em módulos solares com vários barramentos para reduzir perdas de sombreamento e melhorar a eficiência do módulo.

4.Qual equipamento é necessário para fabricar fita fotovoltaica?

Uma linha completa de produção de fita fotovoltaica normalmente inclui sistemas de laminação, recozimento, estanhagem, controle de tensão e enrolamento.

5.Uma linha de produção pode produzir diferentes tamanhos de fita?

Sim. Os sistemas GRM podem ser configurados para produção flexível e troca rápida de produtos.

View as

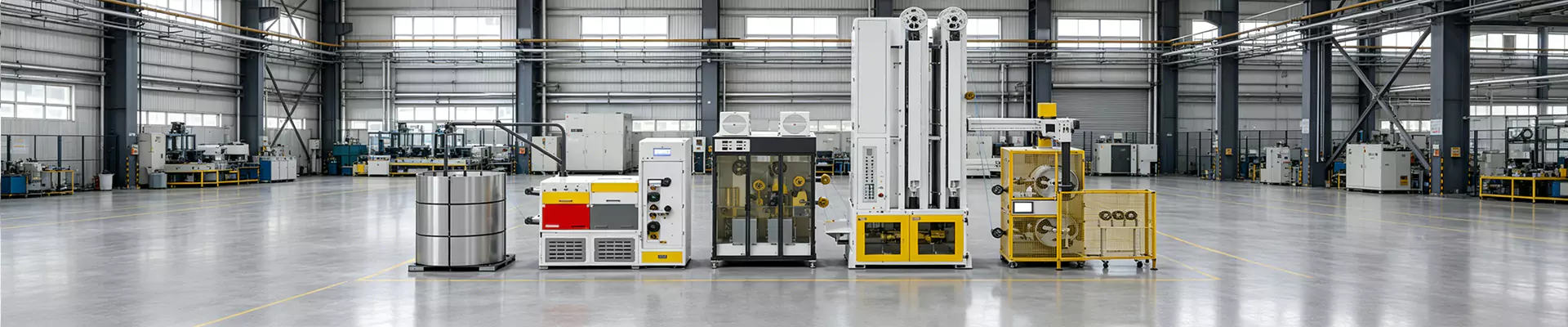

Linha de produção de fita de barramento fotovoltaico

A linha de produção de fita de barramento GRM PV é projetada para processar continuamente fio redondo de cobre sem oxigênio TU1 em fita condutora plana revestida de estanho de alta precisão. A linha é adequada para produção de fita de interconexão fotovoltaica, fita de barramento e fita de barramento reflexiva.
A linha completa integra trefilagem, laminação de precisão, recozimento contínuo, tratamento de fluxo, revestimento de estanho por imersão a quente e enrolamento automático. Ele ajuda os fabricantes de fitas fotovoltaicas a controlar a precisão da largura e da espessura, a qualidade do revestimento de estanho, a retilineidade da tira e a consistência do enrolamento.
A linha de produção de fitas de barramento GRM tem aproximadamente 26 m de comprimento e 3 m de largura, com peso total de linha de cerca de 14 toneladas. A velocidade projetada pode atingir até 150 m/min, dependendo do tamanho do fio de cobre, das dimensões da fita acabada, da velocidade de estanhagem e do método de enrolamento. Sob condições típicas de produção, a produção mensal pode atingir aproximadamente 60-80 toneladas.

consulte Mais informação Enviar consulta

Nova máquina de fio redondo solar fotovoltaico

A nova máquina de fio redondo solar fotovoltaico GRM foi projetada para a produção de fitas de interconexão, o material condutor principal usado em módulos fotovoltaicos.
A linha integra desenho de precisão, estanhagem, controle de tensão e enrolamento inteligente para suportar geometria estável da fita, espessura de revestimento uniforme e propriedades mecânicas consistentes. Esses recursos de processo ajudam os fabricantes de energia fotovoltaica a melhorar a qualidade da interconexão das células, a confiabilidade dos módulos e a consistência da produção a longo prazo.

consulte Mais informação Enviar consulta
