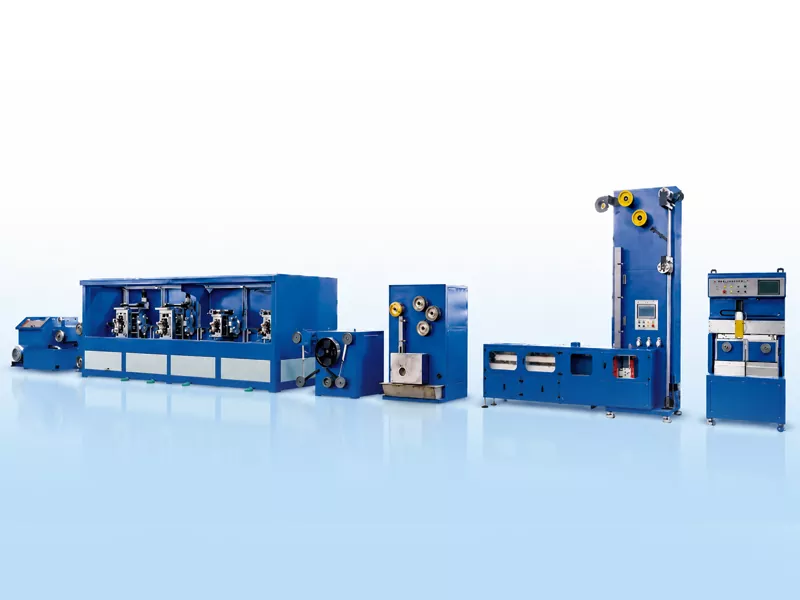

Linha de produção de fita de barramento fotovoltaico

A linha de produção de fita de barramento GRM PV é projetada para processar continuamente fio redondo de cobre sem oxigênio TU1 em fita condutora plana revestida de estanho de alta precisão. A linha é adequada para produção de fita de interconexão fotovoltaica, fita de barramento e fita de barramento reflexiva.
A linha completa integra trefilagem, laminação de precisão, recozimento contínuo, tratamento de fluxo, revestimento de estanho por imersão a quente e enrolamento automático. Ele ajuda os fabricantes de fitas fotovoltaicas a controlar a precisão da largura e da espessura, a qualidade do revestimento de estanho, a retilineidade da tira e a consistência do enrolamento.
A linha de produção de fitas de barramento GRM tem aproximadamente 26 m de comprimento e 3 m de largura, com peso total de linha de cerca de 14 toneladas. A velocidade projetada pode atingir até 150 m/min, dependendo do tamanho do fio de cobre, das dimensões da fita acabada, da velocidade de estanhagem e do método de enrolamento. Sob condições típicas de produção, a produção mensal pode atingir aproximadamente 60-80 toneladas.

Enviar consulta

Descrição do produto

Do fio de cobre à fita de barramento acabada

A linha de produção de fita de barramento fotovoltaico utiliza principalmente fio de cobre como matéria-prima. O fio é primeiro estirado até o diâmetro necessário para laminação e, em seguida, transformado em fita plana por meio de laminação de precisão em vários suportes. Após a laminação, a tira de cobre passa por recozimento contínuo para ajustar suas propriedades mecânicas, seguido de tratamento de fluxo e revestimento de estanho por imersão a quente. Finalmente, a fita acabada é enrolada pelo sistema de enrolamento automático em carretéis ou bobinas de panqueca.

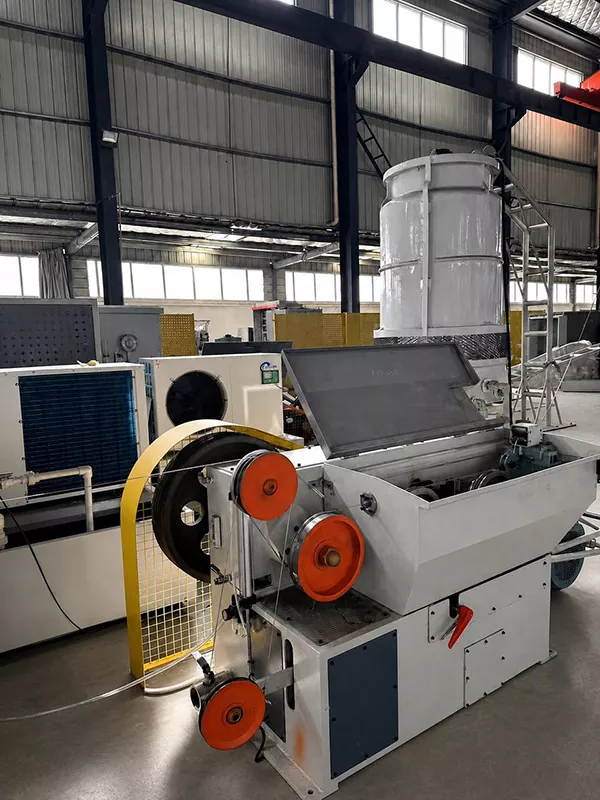

Molinete

O fio de cobre é trefilado através de matrizes com um diâmetro de 2,6-3,0 mm, pronto para laminação.

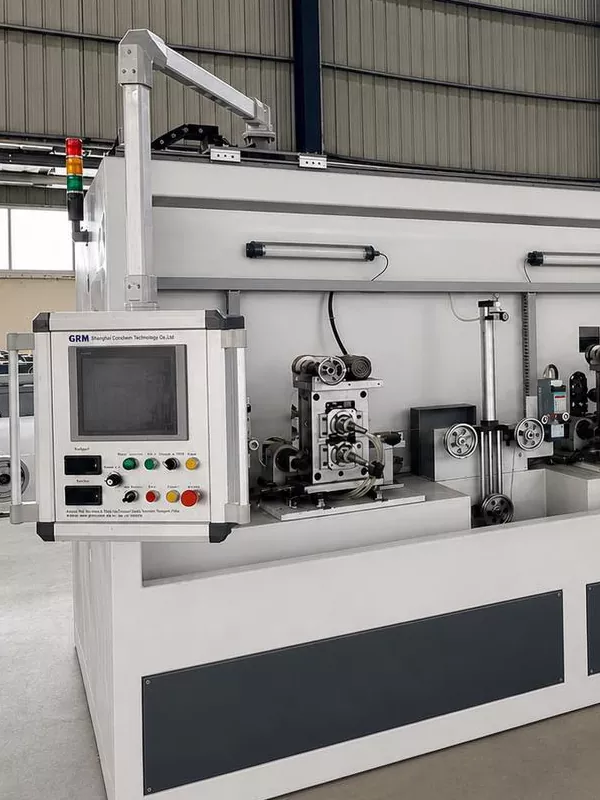

Suporte de 4 rolos

O fio de cobre redondo é enrolado em fita plana, com largura controlada e precisão de espessura.

Recozimento

O recozimento de curto-circuito é usado com proteção contra gás inerte e resfriamento com água circulante para melhorar as propriedades mecânicas da fita de cobre.

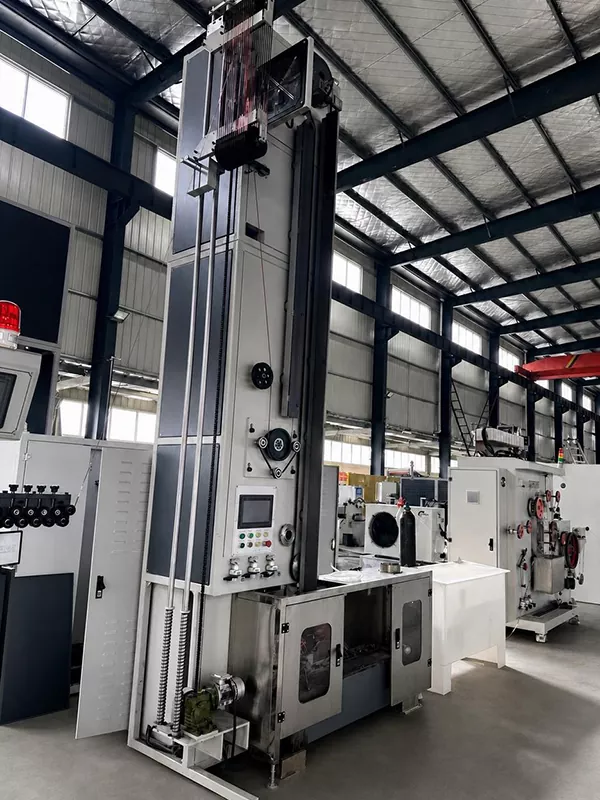

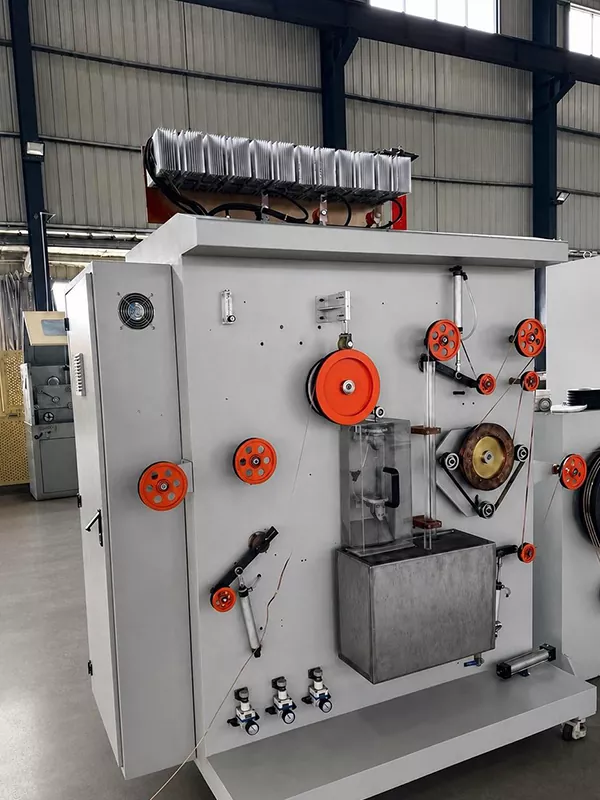

Revestimento de estanho

É usado revestimento de estanho por imersão a quente. As facas de ar controlam a espessura da camada de estanho e os ventiladores de resfriamento ajudam a estabilizar a qualidade da superfície. Espessura do revestimento de estanho unilateral: 0,01-0,025 mm.

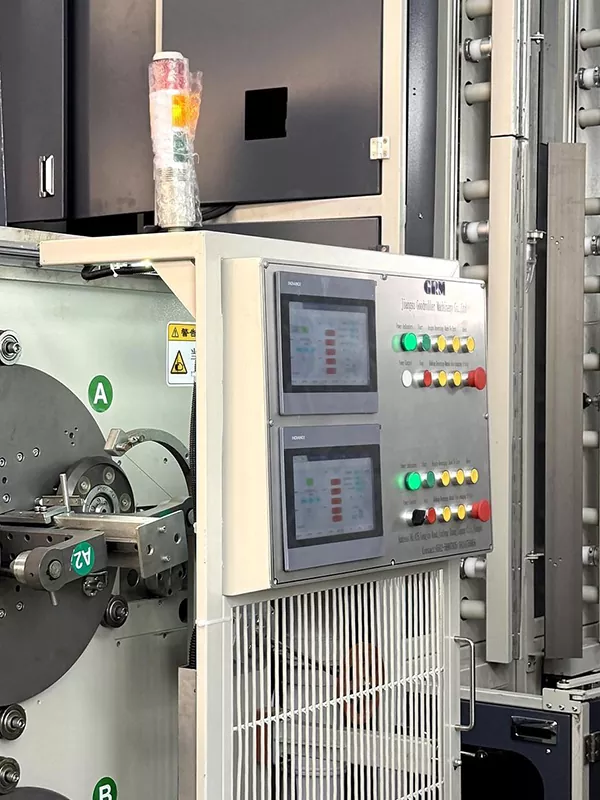

Troca automática de bobina

As funções opcionais incluem deslocamento servo, troca automática de carretel, corte automático e gravação automática.

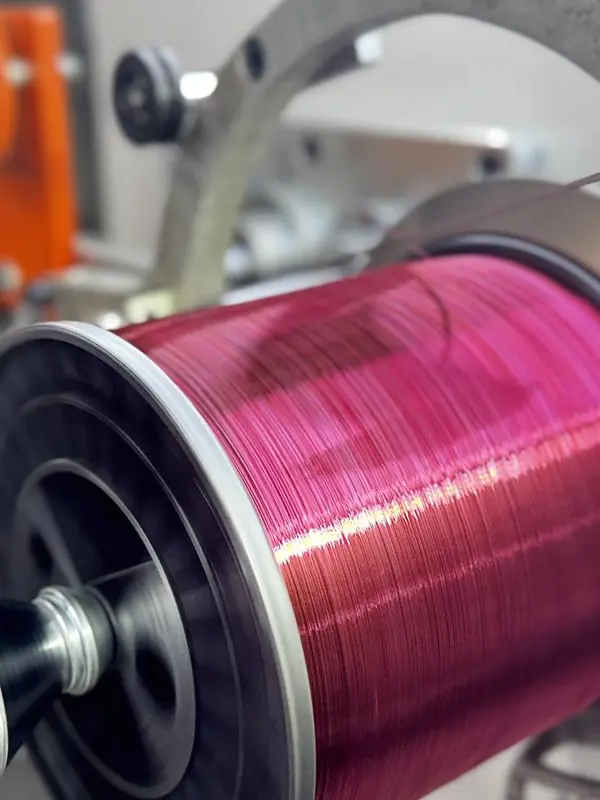

Recolha de precisão

Enrolamento de carretel: até 30 kg.

Enrolamento da bobina panqueca: opcional 1-2 kg.

Pesquisa e Desenvolvimento e Patentes

Desde 2015, a GRM continua a desenvolver equipamentos de fabricação de fitas de interconexão fotovoltaica e fitas de barramento. A empresa obteve diversas patentes técnicas relacionadas à laminação de precisão, integração de linhas de produção e processos de fabricação de fitas fotovoltaicas.

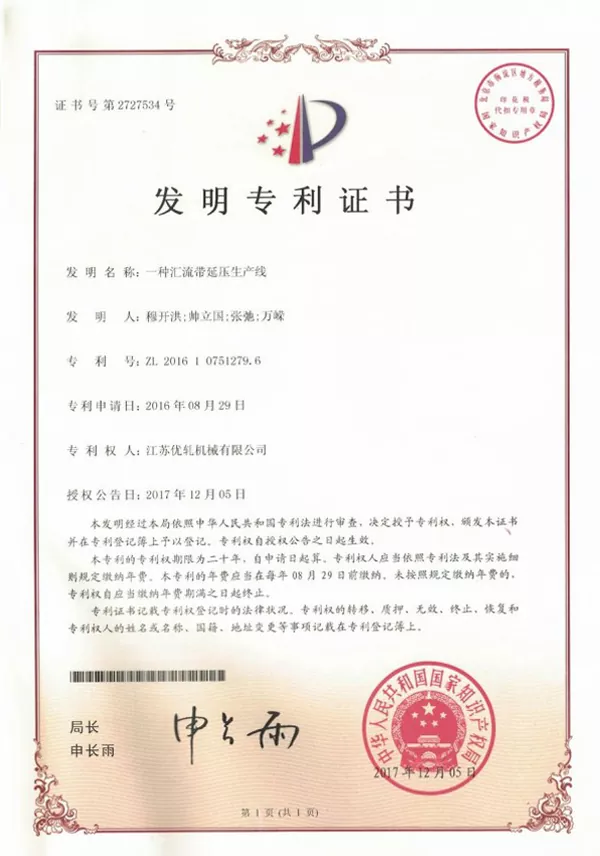

Tecnologias patenteadas pela GRM para equipamentos de fabricação de fitas fotovoltaicas

Principais recursos

Produção contínua desde a entrada do fio de cobre até a saída da fita de barramento revestida de estanho acabada.
Melhor consistência dimensional, uniformidade de revestimento e qualidade de enrolamento.
A coordenação de tensão e o recolhimento automático ajudam a reduzir as interrupções de produção e a intervenção manual.
Suporta produção de fita de barramento padrão e fita de barramento reflexiva para diferentes requisitos de material de módulo fotovoltaico.
Fornece aos fabricantes de fitas fotovoltaicas uma solução de produção integrada focada no controle de processos, consistência do produto e eficiência de produção.

Perguntas frequentes

1.Qual é a faixa de tamanho do produto acabado?

Largura acabada: 3-8 mm.

Espessura acabada: 0,2-0,4 mm.

2.Quais são as faixas de tolerância e propriedades mecânicas?

Tolerância de largura: ±0,085 mm.

Tolerância de espessura: ±0,01 mm.

Resistência à tração: ≥260 MPa.

Resistência ao escoamento: 90-130 MPa.

3.Qual método de revestimento de estanho é usado?

A linha utiliza revestimento de estanho por imersão a quente, com cobertura total ao redor da fita, incluindo ambas as bordas laterais.

4.Como são medidas a largura e a espessura do produto?

A quarta bancada do laminador de quatro bancadas está equipada com dois sistemas de medição a laser, um para medição de largura e outro para medição de espessura. Os dados de medição podem ser exibidos na HMI.

5.Quais materiais podem ser processados?

A linha de produção de fita de barramento fotovoltaico é projetada principalmente para fio de cobre sem oxigênio TU1. Configurações personalizadas podem ser fornecidas de acordo com diferentes ligas de cobre, dimensões do produto e requisitos especiais de fita.
