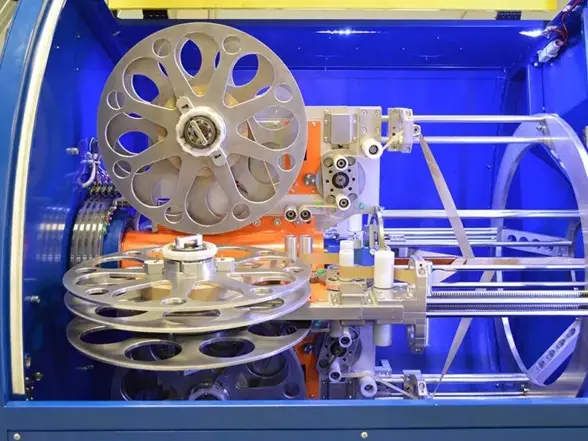

Linha Condutora Transposta Continuamente CTC

A linha de condutores transpostos continuamente CTC para laminadores GRM possui operação estável e alta precisão, suporta ajuste de velocidade e configurações personalizadas e é amplamente aplicável à produção de fios de precisão em transformadores, veículos de nova energia, eletrodomésticos, campos elétricos médicos e aeroespaciais. Contate-nos!

Enviar consulta

Descrição do produto

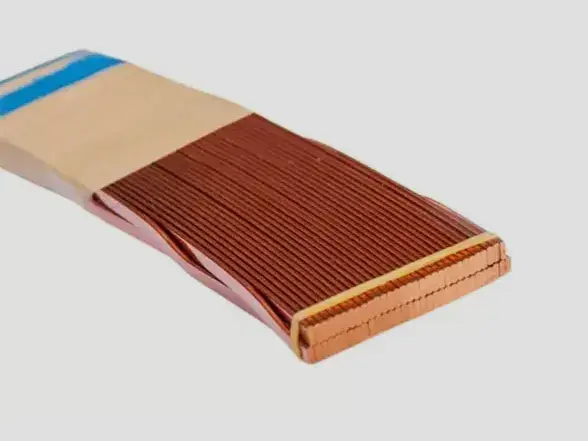

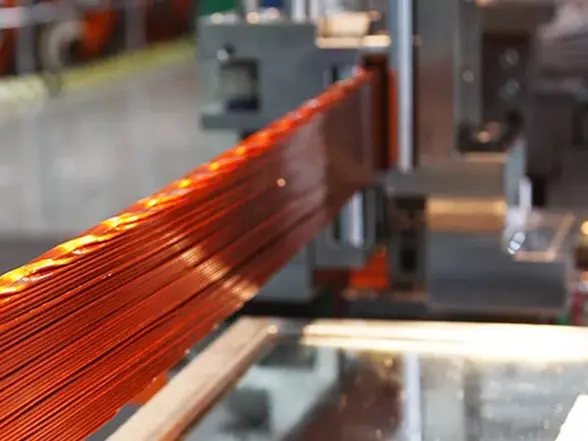

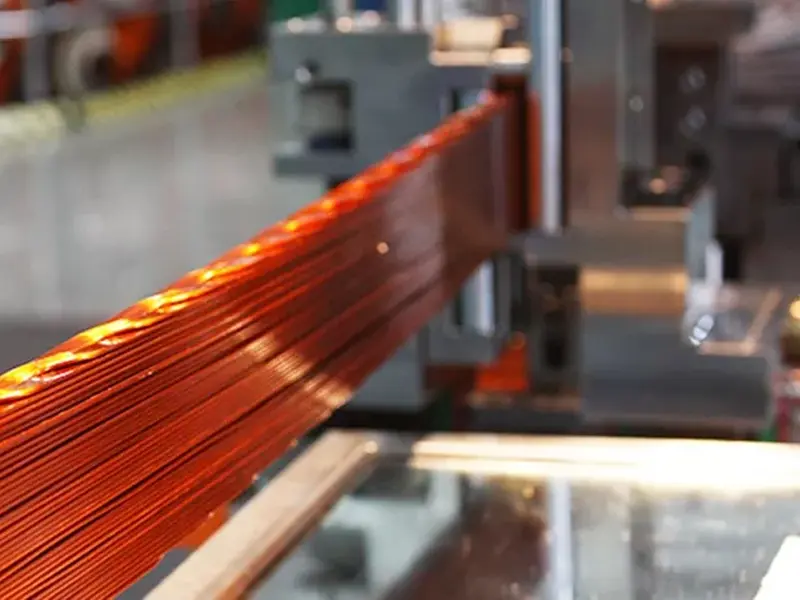

A linha de condutores de transposição contínua CTC da laminadora GRM transpõe continuamente de 5 a 47 fios revestindo fios de cobre planos isentos de oxigênio e trabalhados a frio com verniz isolante e envolvendo-os com papel isolante e outros materiais isolantes. Os condutores são então trançados em um feixe de condutores de seção transversal retangular compacto e bem organizado.

CTC Continuously Transposed Conductor Line

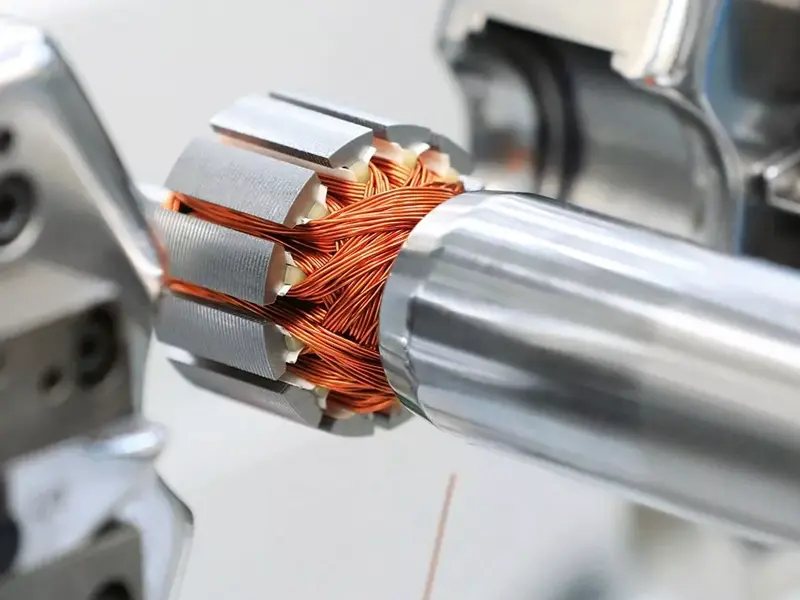

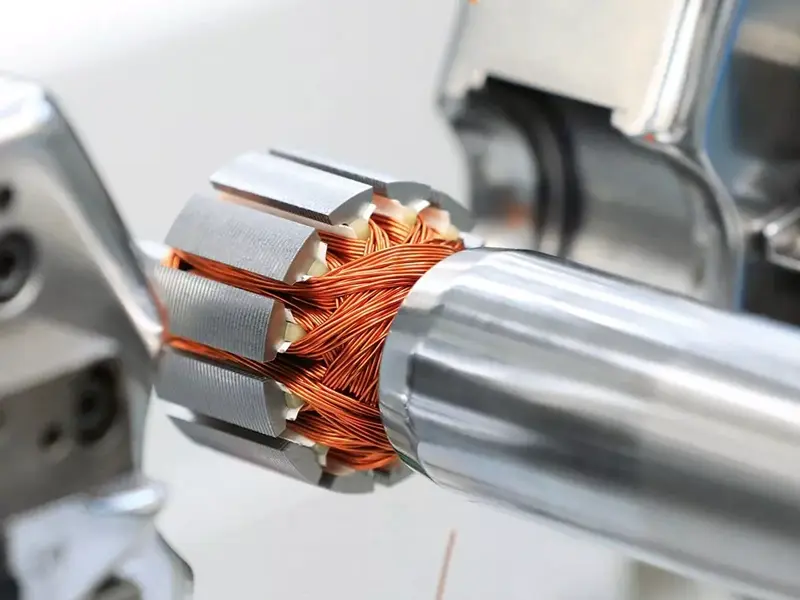

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

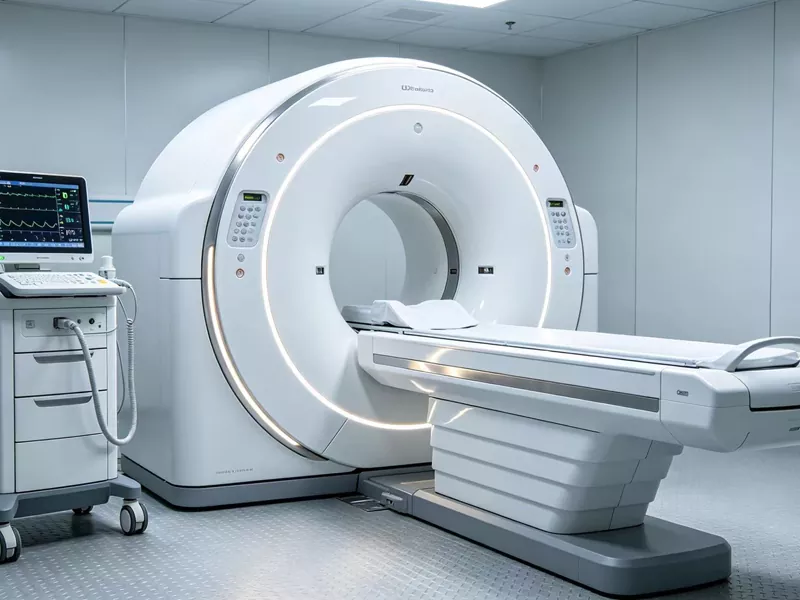

CTC Continuously Transposed Conductor Line for Medical devices

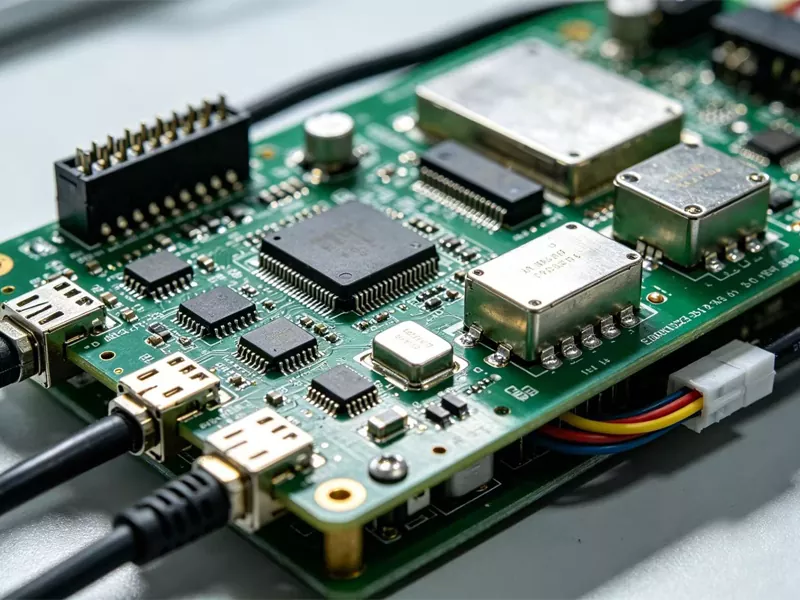

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Indústrias de aplicação

1. enrolamentos do transformador

2. Componentes EV

3. Eletrodomésticos

4. Dispositivos médicos

5. Conjuntos elétricos aeroespaciais

Fluxo do Processo Principal

Pagamento → Orientação Paralela → Transposição de Precisão → Envolvimento de Isolamento (Opcional) → Recolhimento

Especificações Técnicas

Parâmetros de condutor único	Mínimo	Máx.
Grossura	1,15mm	3,15 mm
Largura	3,0 mm	12,5 mm
Relação largura/espessura	3:1	8:1
Espessura do esmalte	0,08 mm	0,18 mm

Parâmetros do condutor CTC	Mínimo	Máx.
Velocidade de produção	1m/min	15m/min
Número de condutores	5 (ímpar)	47 (ímpar)
Altura (mm)	5.0	80.0
Largura (mm)	6.0	26.0
Passo de Transposição (mm)	20	280
Relação altura/largura	1:3	8:1
Velocidade de envio de transposição	colspan = “2”	150 vezes/min

Principais recursos

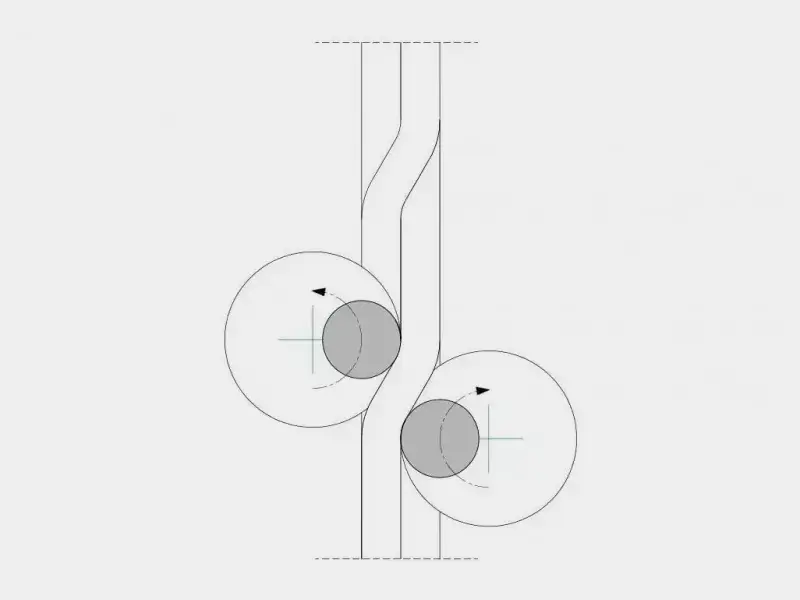

1. Sistema de transposição de precisão para alinhamento estável do condutor

2. A linha de condutores transpostos continuamente CTC pode ser compatível com condutores planos de cobre revestidos de esmalte

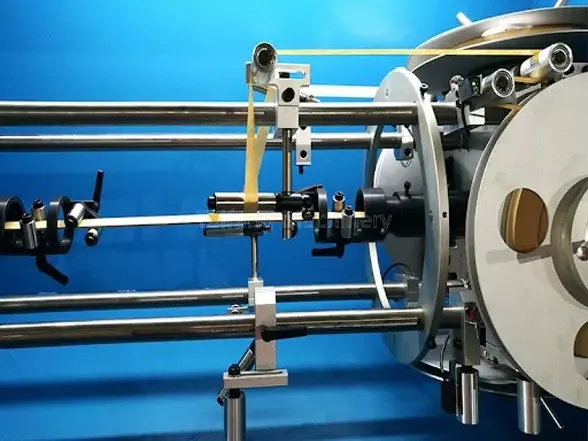

3. Unidade de embalagem de papel isolante opcional

4. Sistema de tensão e enrolamento servocontrolado

Vantagens Técnicas

A instalação de produção da GRM está equipada com sistemas de revestimento e inspeção on-line capazes de processar fios magnéticos especiais com revestimentos de esmalte multicamadas. O processamento de revestimento fresco na mesma instalação melhora o desempenho da resistência elétrica e melhora a qualidade da superfície do condutor. O monitoramento on-line contínuo garante ainda mais consistência dimensional e estabilidade operacional a longo prazo.

Perguntas frequentes

1. O que é um condutor CTC?

CTC (condutor continuamente transposto) é um feixe de condutores retangular feito pela transposição contínua de vários condutores planos isolados para reduzir as perdas por correntes parasitas em transformadores.

2. Quais materiais a linha pode processar?

A linha é projetada principalmente para condutores planos de cobre isentos de oxigênio revestidos de esmalte e materiais de fio magnético relacionados.

3. A máquina pode ser personalizada?

Sim. A GRM fornece configurações personalizadas de acordo com as dimensões do condutor, velocidade de produção, estrutura de isolamento e layout da planta.

Pronto para atualizar sua produção de fio magnético?

Entre em contato com a GRM para obter soluções personalizadas de produção de condutores CTC, adaptadas para processamento de fio plano de precisão, aplicações de transformadores e fabricação avançada de fio magnético.
