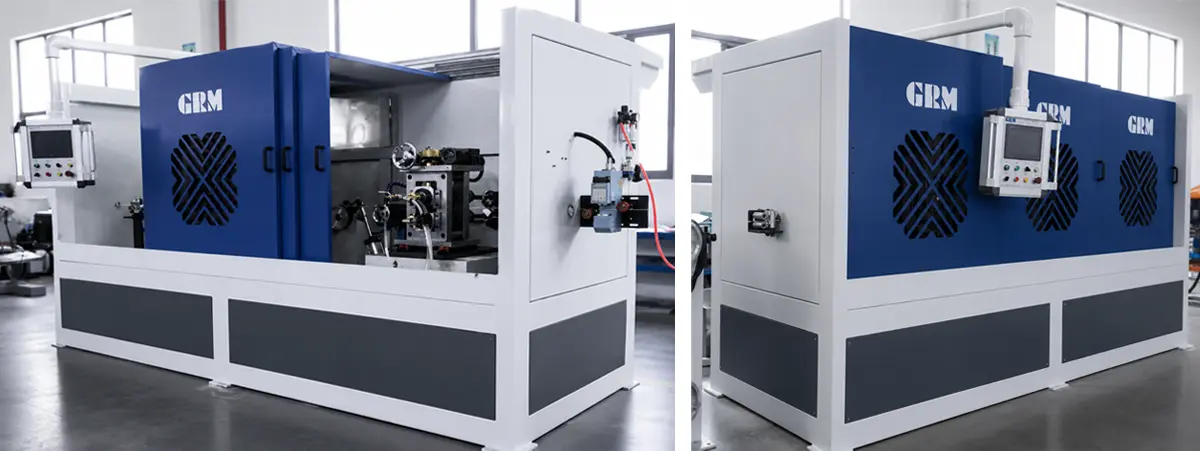

Unidade de micro laminação de fio retangular
A unidade de micro laminação de fio retangular GRM é projetada para laminação de precisão de fio de metal redondo fino em fio retangular de alta precisão por meio do processo contínuo de laminação a frio de múltiplas passagens.O sistema é desenvolvido para produzir fio retangular fino para bobinas em miniatura, condutores de enrolamento de precisão, componentes de fio plano de fio-guia médico, elementos condutores de sensores e outras peças metálicas microperfiladas que exigem dimensões estáveis e condição de superfície limpa.Como fabricante especializado de equipamentos de laminação de precisão, a GRM fornece soluções personalizadas de microlaminação para fios de cobre, fios de liga e outros materiais metálicos finos de acordo com diferentes requisitos de produção.
Enviar consulta
Descrição do produto

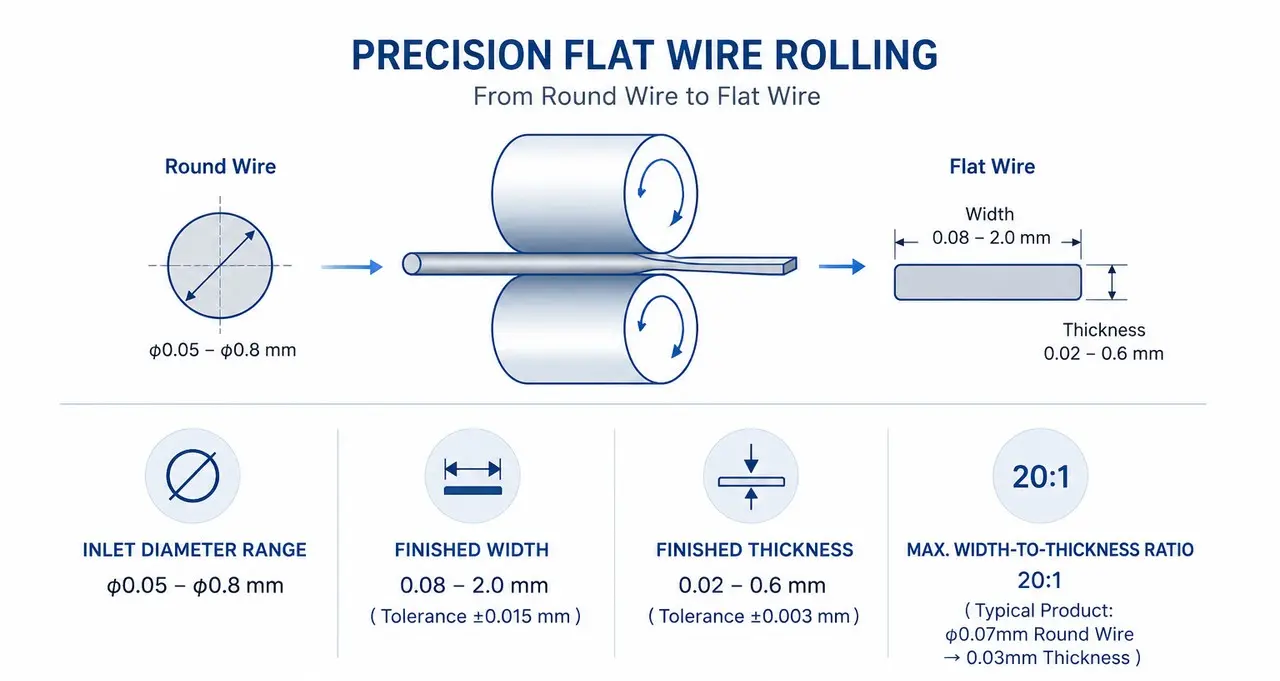

A Unidade Micro Laminadora GRM foi projetada para conversão contínua de fio redondo fino emfio retangular de precisãocom faixa estreita de espessura e alta relação largura/espessura.

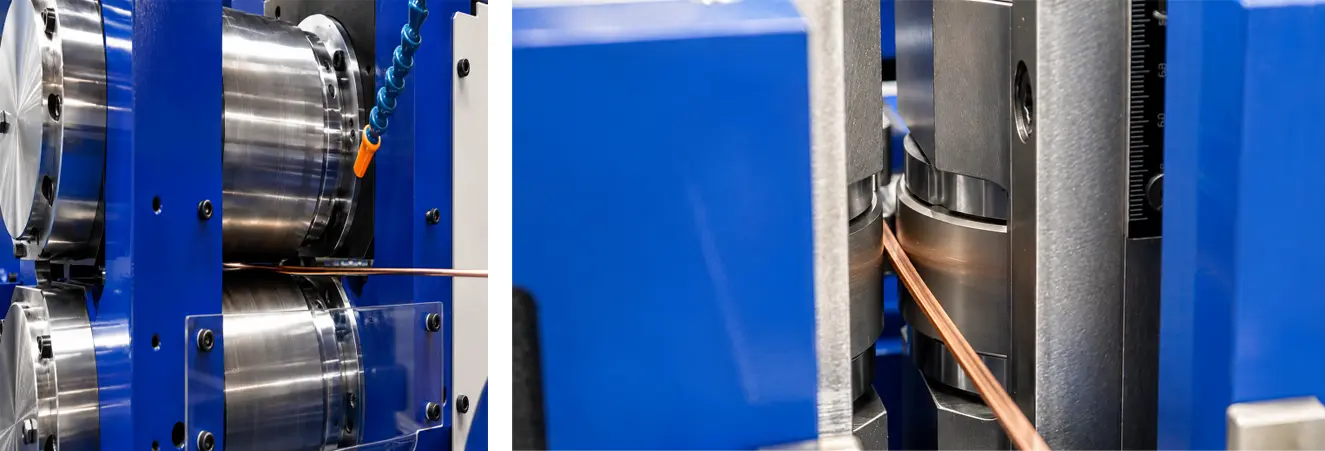

O processo de produção integra compensação ativa, deformação de laminação em múltiplas passagens, sincronização de tensão, inspeção dimensional em linha, sistema de limpeza opcional e enrolamento de carretel de precisão em uma sequência de produção contínua.
Comparado com equipamentos de laminação convencionais de grande porte, o sistema de microlaminação é desenvolvido especificamente para condutores de pequeno porte, onde a repetibilidade dimensional, a estabilidade de redução e a qualidade da superfície influenciam diretamente os processos de formação, enrolamento e montagem a jusante.
Capacidade de produção
O equipamento é adequado para a fabricação de fios retangulares ultrafinos e microcondutores planos com rigoroso controle de tolerância para aplicações de precisão de alto valor.
Parâmetros Técnicos
|
Item Técnico
|
Especificação/dados disponíveis
|
|
Diâmetro do fio de entrada
|
0,05-0,8mm
|
|
Largura finalizada
|
0,08-2,0mm
|
|
Espessura acabada
|
0,02-0,6mm
|
|
Relação largura/espessura máxima
|
20:1.
|
|
Velocidade máxima do projeto mecânico
|
200m/min.
|
|
Resfriamento e lubrificação
|
Resfriamento por spray com sistema de circulação de filtração
|
|
Sistema de controle
|
Interface de operação IHM com monitoramento de produção em tempo real
|
|
Configuração da máquina
|
Personalizado de acordo com os requisitos do projeto
|

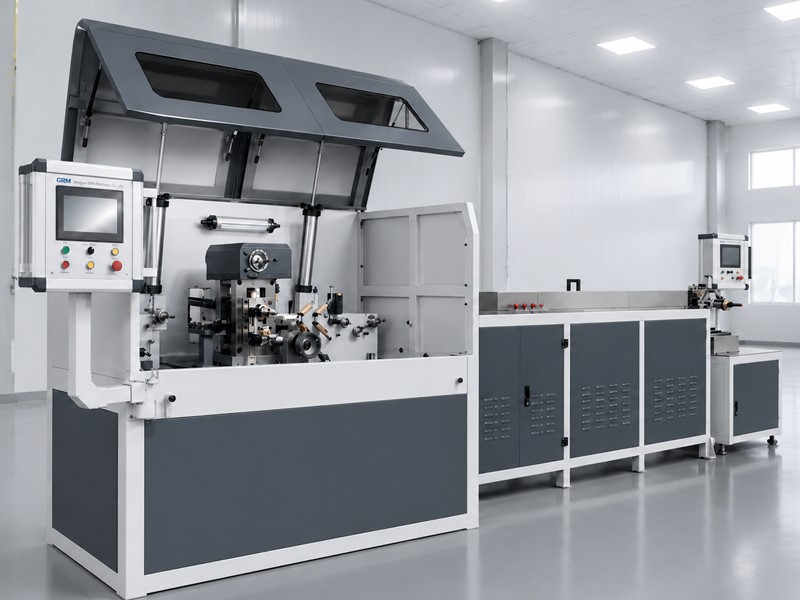

Fluxo de produção padrão
- Pagamento ativo
- Laminador GRM160
- Dançarina após laminação
- Inspeção em linha
- Laminador GRM90
- Limpeza em linha + secagem (opcional)
- Carretel
Sistema de controle inteligente
- Sistema de operação HMI centralizado para controle completo da linha
- Monitoramento em tempo real da velocidade de laminação, tensão e status da produção
- Acesso rápido ao ajuste para correção de parâmetros de rolagem
- Exibição visual da sequência completa do processo de produção
Aplicativos
A unidade de micro laminação de fio retangular é amplamente utilizada em indústrias que exigem condutores retangulares finos de alta precisão.

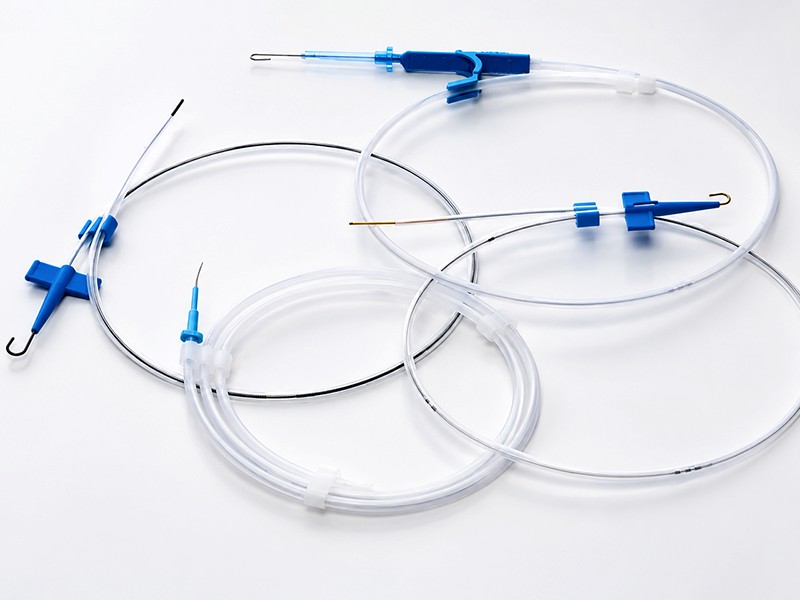

Fio-guia médico fio plano

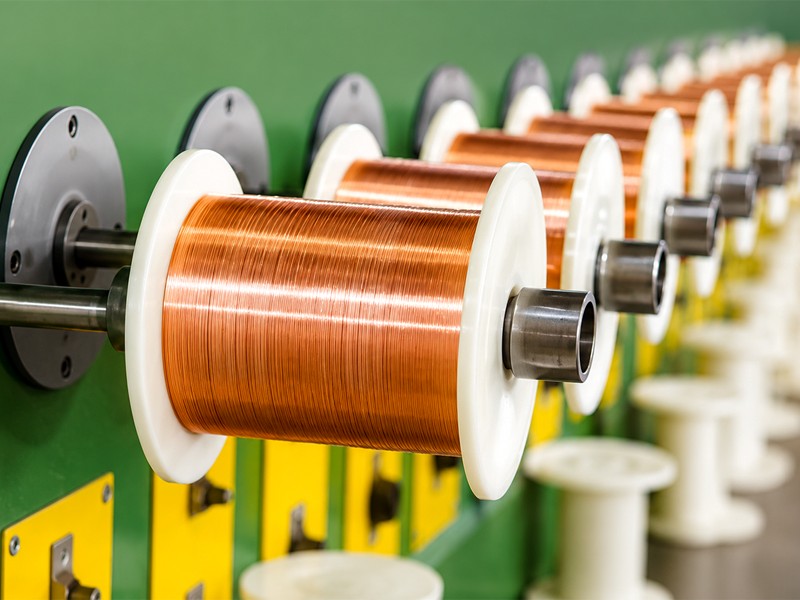

Condutores de enrolamento de transformador em miniatura

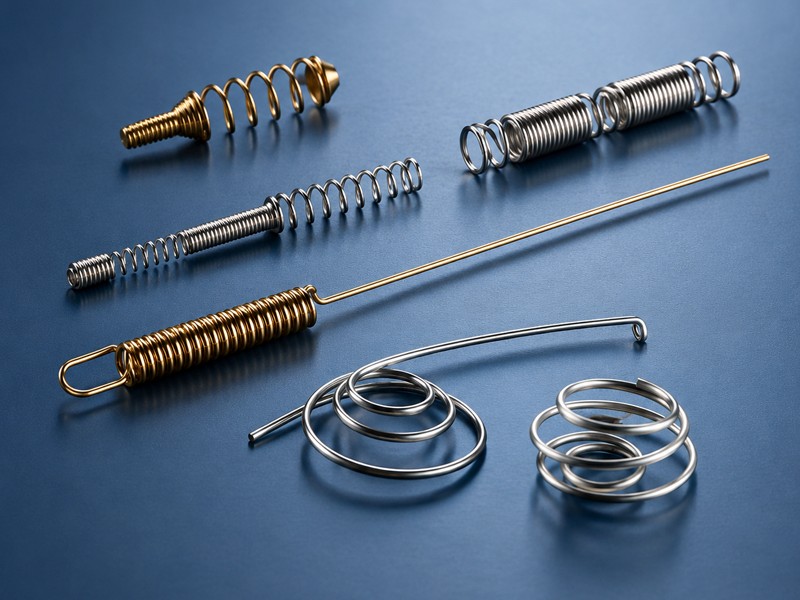

Componentes de mola condutora de precisão
Elementos condutores do sensor
Produção de condutores de liga de alto valor
Perguntas frequentes para equipes de compras e engenharia
|
Pergunta
|
Responder
|
|
Que material a máquina pode processar?
|
A fonte fornecida menciona especificamente fio trefilado redondo de cobre. Outros materiais devem ser revisados por grau, dureza e cronograma de redução.
|
|
A linha pode ser personalizada?
|
Sim. A GRM pode personalizar o layout da linha, pontos de inspeção, especificações de recebimento e sistemas auxiliares após receber a linha de produtos alvo.
|
|
Quais informações são necessárias para cotação?
|
Material, diâmetro do fio de entrada, largura/espessura acabada, tolerância, velocidade de produção, tipo de carretel, espaço disponível e padrões exigidos.
|
|
A linha inclui limpeza em linha?
|
Sim, o processo descrito inclui limpeza em linha, secagem e filtração do líquido de pulverização.
|
|
A GRM pode fornecer uma solução pronta para uso?
|
Sim. A GRM pode fornecer linha de produção customizada, proposta técnica, entrega, orientação de instalação, comissionamento e suporte de treinamento.
|
|
Quais parâmetros ainda precisam de confirmação?
|
Força de rolamento, potência instalada, dimensões da linha, peso do equipamento, versão padrão final, prazo de entrega e procedimento de aceitação.
|
Por que escolher a GRM?
Soluções de laminação de precisão para produção de fio estável e de alta precisão
20+
Anos
Experiência rolante
Expertise em laminação de precisão, achatamento de fios, integração trefilação-laminação e controle de tensão.
Personalizado
Configuração de linha
Soluções personalizadas com base no material, tamanho do fio, tolerância, velocidade e capacidade de produção.
Mais de 100
Linhas Instaladas
Aplicações comprovadas em fita fotovoltaica, fio MBB, fio plano de cobre e fabricação de condutores de precisão.
Vida útil
Suporte Técnico
Suporte para instalação, comissionamento, treinamento, peças de reposição e atualizações de equipamentos.
Alta Precisão
Controle preciso de espessura, largura, tensão e qualidade superficial.
Design Flexível
Layout de equipamento modular para diferentes tamanhos de fios e rotas de processo.
Serviço confiável
Suporte técnico para instalação, manutenção e atualizações futuras.
