Linha integrada de trefilação e laminação para fio plano de cobre de precisão

A linha integrada de trefilação e laminação para fio plano de cobre de precisão da GRM é uma solução personalizada de produção de fio plano de cobre que integra trefilagem, laminação de precisão, medição on-line e coleta automática em um processo contínuo. Projetada para condutores de transformadores, fabricação de condutores CTC, fio retangular esmaltado e produção de fio plano para motor EV, a linha atinge velocidades de até 400 m/min. Este sistema integrado melhora a eficiência e reduz o manuseio de materiais.

Enviar consulta

Avaliação: 5.0

(Contagem de classificação: 1)

Descrição do produto

A linha integrada de trefilação e laminação GRM combina trefilagem, laminação de precisão, medição on-line e coleta automática em um processo de produção contínuo. O sistema foi projetado para a fabricação de fio plano de cobre de alta precisão usado em aplicações de fio magnético, condutor de transformador, condutor CTC e motor EV.

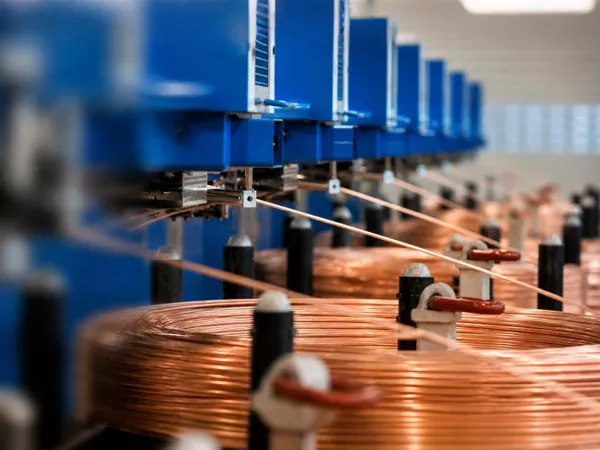

Precision copper flat wire produced on GRM integrated drawing and rolling line

A linha de produção integrada de fio plano GRM foi projetada para produção contínuaprocessamento de fio de cobre em condutores planos de precisãocom tolerância dimensional rigorosa e excelente qualidade de superfície.

Ao integrar processos de trefilação e laminação em um sistema de produção, a linha melhora significativamente a eficiência da produção, ao mesmo tempo que reduz o manuseio manual e mantém a consistência estável do produto durante longos ciclos de produção.

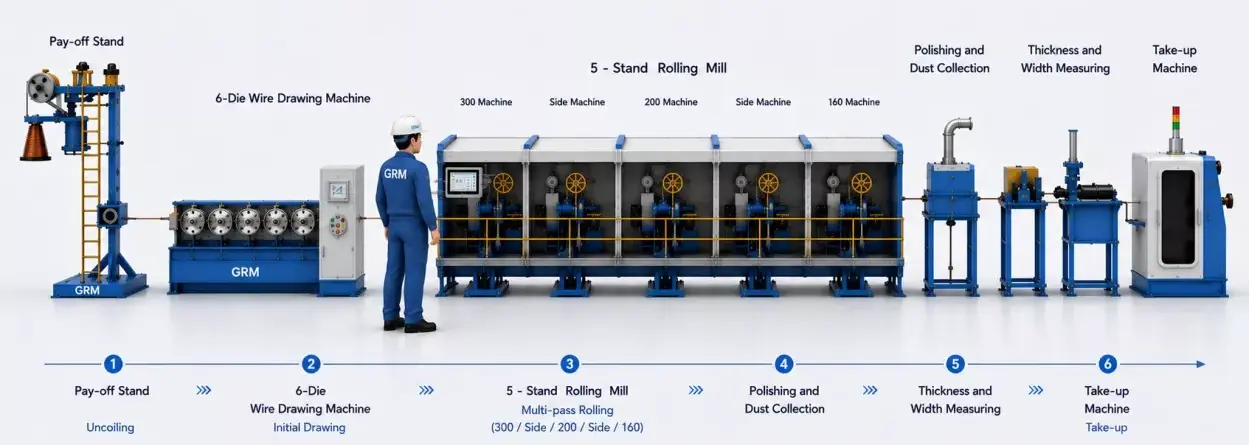

Integrated copper flat wire drawing and rolling line production process

Design flexível e eficiente

Suporte de pagamento de bobina vertical: 1 conjunto

DLF6D/500 Máquina de desenho de seis matrizes: 1 conjunto

Laminador de precisão de dois rolos: 3 conjuntos

Laminador lateral: 2 conjuntos

Dispositivo on-line de polimento e coleta de poeira: 1 conjunto

Dispositivo on-line de medição de espessura e largura: 1 conjunto

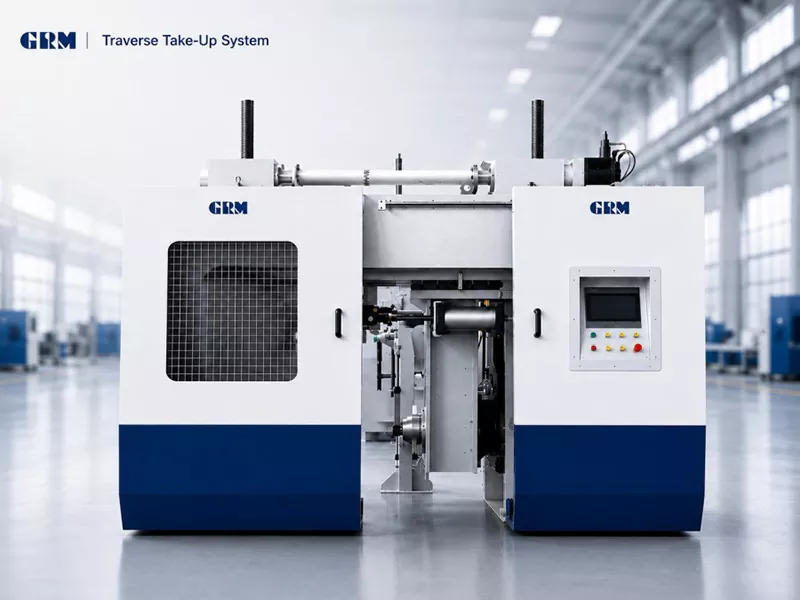

Máquina de captação transversal: 1 conjunto

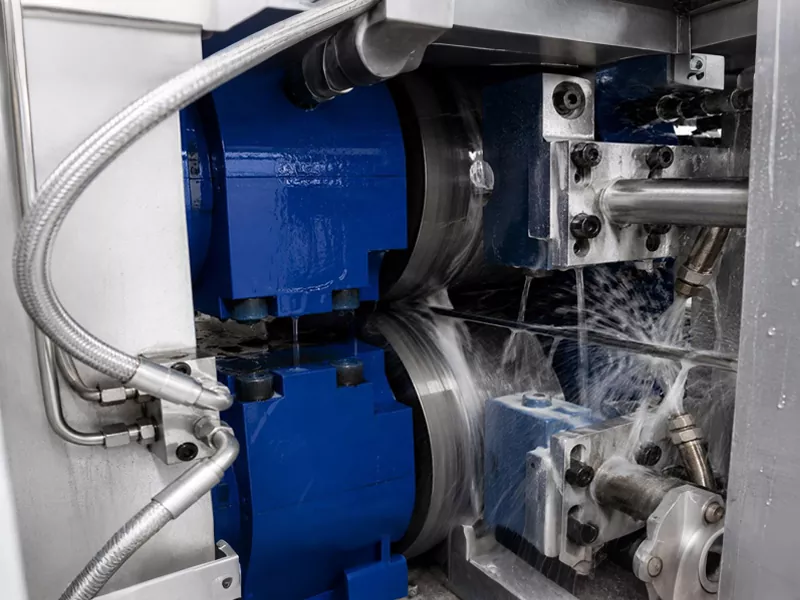

Two-roll precision rolling mill on copper flat wire production line

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

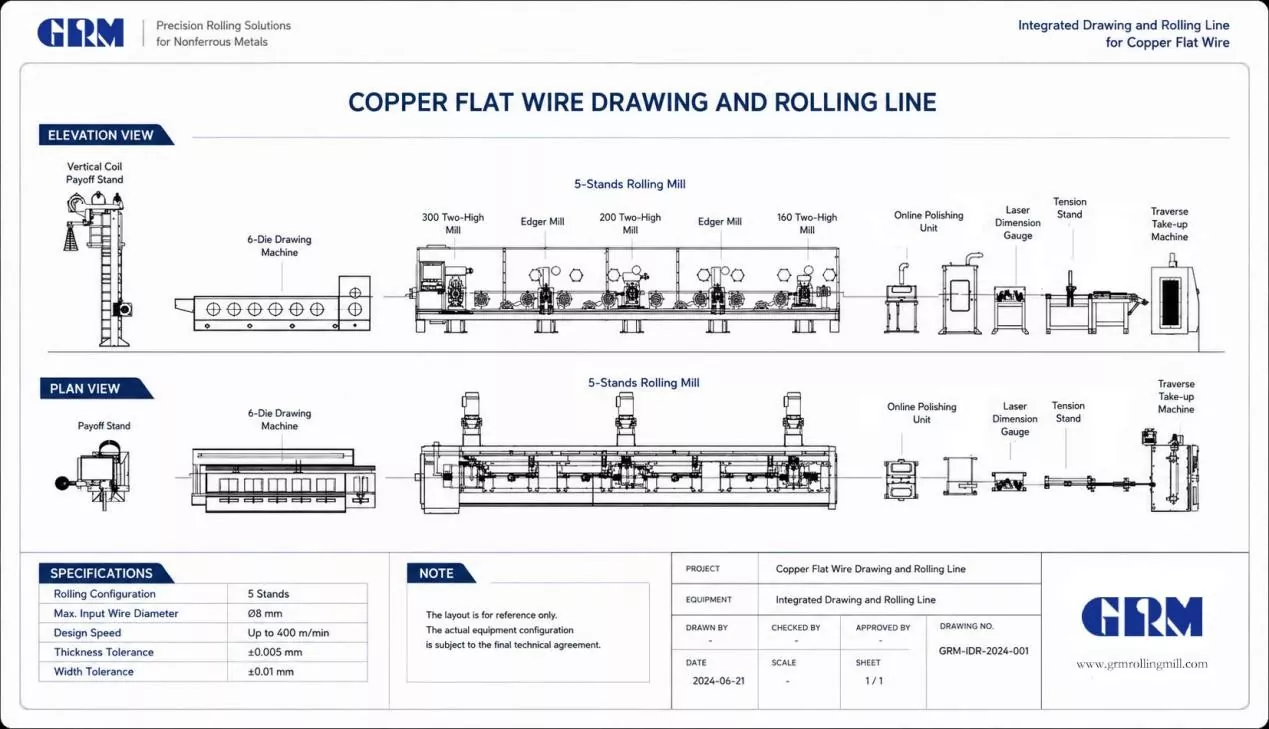

Linha completa para produção de Fio de Cobre

A Linha Integrada de Trefilagem e Laminação para Fio Plano de Cobre de Precisão foi projetada para demandar alta precisão dimensional na produção de condutores elétricos. Com uma velocidade máxima de 400 m/min, é adequado para a fabricação contínua em larga escala de fio plano de cobre.

Em comparação com processos de laminação independentes convencionais, a linha integrada elimina o manuseio intermediário de materiais e garante consistência dimensional superior durante todo o ciclo de produção.

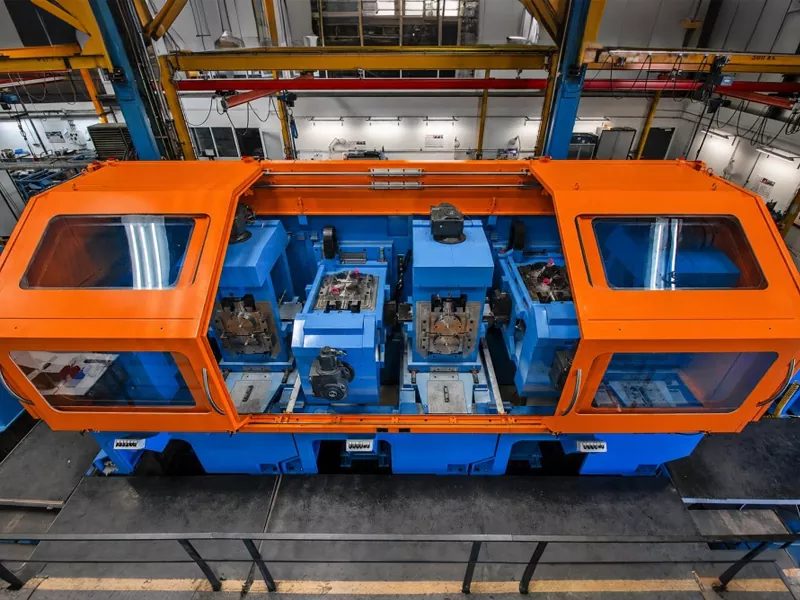

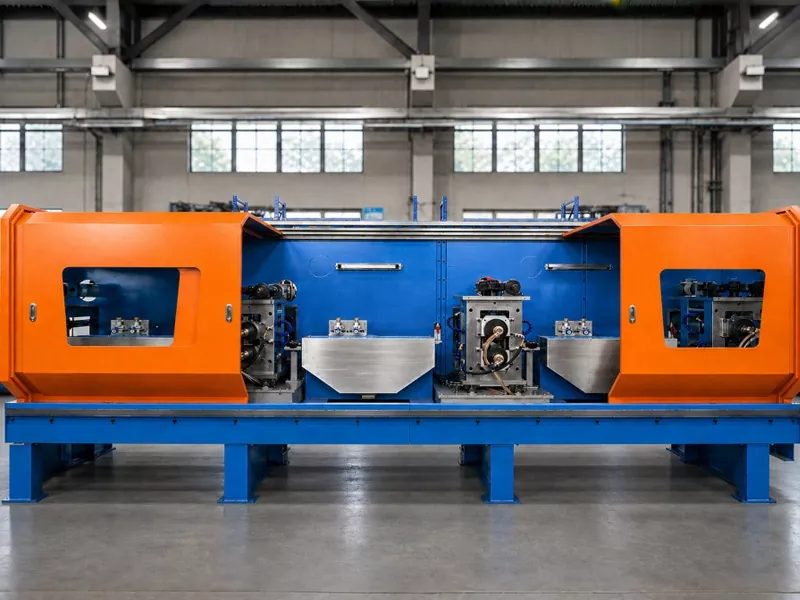

GRM integrated copper flat wire production line with 5-stand rolling mill

* O processo da linha de produção pode ser personalizado de acordo com as dimensões do produto do cliente

ESPECIFICAÇÕES TÉCNICAS

Configuração Laminadora de 5 suportes		GRM
Primeiro moinho de duas alturas	Ømm	300
Primeira Edger mil	Ømm	155
Segundo moinho de duas alturas	Ømm	200
Segunda Edger mil	Ømm	155
Terceiro moinho de duas alturas	Ømm	160
Velocidade de projeto	m/min	400
Fio Intel máximo	Ømm	8
Tolerâncias finalizadas	milímetros	espessura:±0,005 largura:±0,01
Faixa típica de tamanho de fio plano acabado	milímetros	espessura: 2,0-12 largura: 0,5-4,0

Aplicações Típicas

Fio magnético retangular esmaltado

Condutor CTC continuamente transposto

Condutor de gancho de motor EV

Produção de fio plano para motor EV

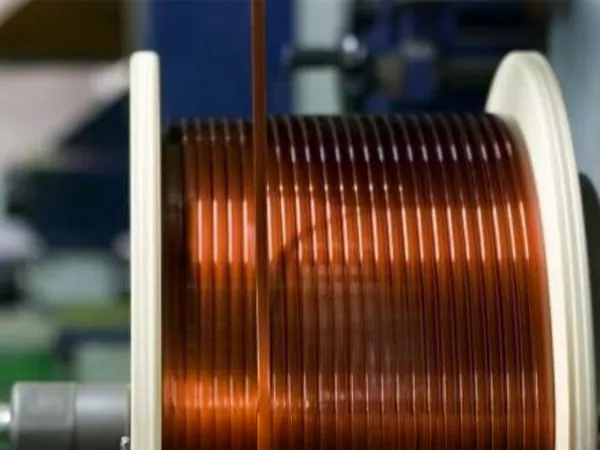

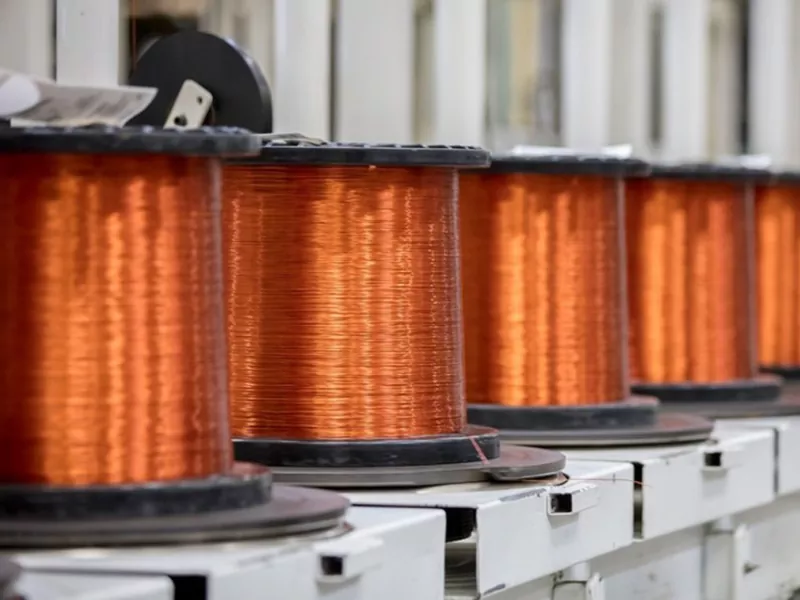

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

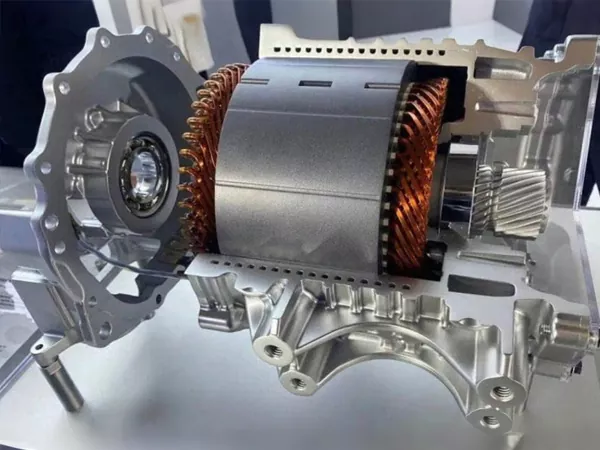

EV motor hairpin conductor flat wire production

Perguntas frequentes

1. Esta linha de produção pode fabricar fio plano de cobre para aplicações em transformadores?

Sim, a linha foi projetada para produzir fio plano de cobre de alta precisão para condutores de transformadores, fios magnéticos e outras aplicações elétricas.

2. A linha integrada de trefilação e laminação para fio plano de cobre de precisão pode ser personalizada?

Sim, a GRM fornece soluções de linha de produção personalizadas com base no material de entrada, dimensões do fio acabado e requisitos de produção.

3. Que precisão o processo de laminação de precisão pode alcançar?

O sistema pode atingir tolerância de espessura de até ±0,005 mm e tolerância de largura de até ±0,01 mm para produção de fio plano de cobre de precisão.

4. Por que escolher uma linha integrada de trefilação e laminação em vez de máquinas separadas?

A linha de produção integrada de fio plano de cobre melhora a eficiência, reduz o manuseio de materiais e garante uma consistência mais estável do produto.

Procurando uma solução personalizada de produção de fio plano de cobre?

A GRM fornece soluções completas de engenharia com base nas especificações do material, dimensões do fio acabado e requisitos de aplicação posteriores.

Entre em contato com nossa equipe de engenharia para consulta técnica e projeto de linha de produção customizada.
