O que é fita fotovoltaica e como ela é fabricada?

O que é fita fotovoltaica e como é fabricada?

Fita fotovoltaicaé um condutor crucial para a transmissão de corrente dentro de módulos fotovoltaicos de silício cristalino. Normalmente é feito de um material à base de cobre de alta condutividade que passa por processos de laminação, recozimento e estanhamento. Dependendo da sua aplicação, as fitas fotovoltaicas são categorizadas principalmente em fitas de interconexão e fitas de barramento.

Fitas de interconexão conectam células solares adjacentes, conduzindo a corrente gerada pelas células para o conjunto de células. As fitas de barramento, que geralmente são maiores em tamanho, coletam a corrente das cadeias de células e a direcionam para os terminais de saída ou caixa de junção do módulo. Consequentemente, a precisão dimensional, a retilineidade, a uniformidade do revestimento e as propriedades mecânicas da fita impactam diretamente a estabilidade do processo de soldagem e a confiabilidade do módulo a longo prazo.

Por que o fio de cobre deve ser enrolado em fita plana?

O fio de cobre redondo tradicional não pode ser usado diretamente em módulos fotovoltaicos; requer deformação plástica para alterar sua forma de seção transversal, transformando o material de um perfil redondo em uma tira plana com uma relação largura-espessura precisa.

Na produção de fitas, a função central do processo de laminação não é apenas "achatar o fio de cobre", mas obter largura, espessura, qualidade de borda e planicidade estáveis ​​por meio de deformação controlada. As flutuações na largura podem afetar o alinhamento da soldagem, a espessura irregular afeta a consistência da resistência elétrica e a retilinidade deficiente pode levar a irregularidades no enrolamento e revestimento de estanho instável nas etapas subsequentes.

Portanto, o processo de laminação de fita fotovoltaica requer controle simultâneo sobre a deformação do material, coordenação de tensão, inspeção dimensional e qualidade da superfície.

Processo de fabricação de fita fotovoltaica

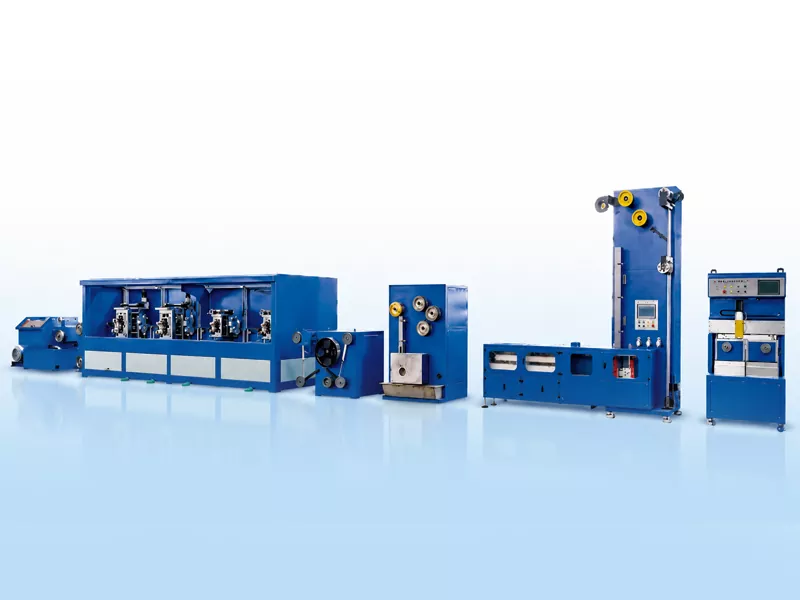

Um típicoLinha de produção de fita fotovoltaicausa fio de cobre sem oxigênio TU1 como matéria-prima. Através de processos como trefilagem de vários estágios, laminação de precisão, recozimento contínuo, tratamento de fluxo, estanhagem por imersão a quente e enrolamento automático, ela consegue a fabricação contínua de fitas condutoras planas e estanhadas a partir de fio de cobre redondo.

Do fio de cobre ao processo de fabricação de fita fotovoltaica

Molinete

Suporte de 4 rolos

Recozimento

Revestimento de estanho

Troca automática de bobina

Recolha de precisão

Fio de cobre redondo → Trefilagem → Laminação de precisão → Recozimento → Tratamento de fluxo → Estanho por imersão a quente → Enrolamento automático

Principais desafios de fabricação

1. Controle de largura e espessura

A largura e a espessura da fita determinam a área de contato de soldagem, a consistência da resistência elétrica e a estabilidade do layout do módulo. Para produtos de barramento largos e finos, mesmo pequenas flutuações durante a laminação são amplificadas nas etapas subsequentes de estanhagem e enrolamento.

2. Planicidade e retidão da tira

O nivelamento e a retilineidade da tira afetam o caminho durante o estanhamento, a estabilidade da tensão e a limpeza do enrolamento. A retilinidade deficiente faz com que a tira se desloque, levando a um enrolamento irregular ou tempo de inatividade para ajustes em processos subsequentes.

3. Recozimento e Propriedades Mecânicas

As tiras de cobre laminadas requerem recozimento para ajustar suas propriedades mecânicas. O recozimento insuficiente resulta em dureza excessiva, o que dificulta a soldagem subsequente e o alívio de tensões no módulo; por outro lado, o recozimento excessivo pode comprometer a estabilidade da produção e a consistência dimensional.

4. Uniformidade do revestimento de estanho

A estanhagem por imersão a quente requer cobertura completa da superfície e das bordas da fita. Um revestimento muito fino prejudica a soldabilidade, enquanto um revestimento excessivamente espesso aumenta o consumo de material e pode afetar a consistência dimensional.

5. Consistência do Enrolamento

A bobinagem automática afeta não apenas a aparência do produto, mas também sua embalagem, transporte e uso subsequentes. Fatores como controle de tensão, mecanismos transversais acionados por servo e métodos de troca de carretel determinam a estanqueidade do enrolamento e o alinhamento das bordas.

Por que a medição on-line é importante

Na produção contínua, as verificações manuais não podem fornecer feedback oportuno sobre as variações de largura e espessura que ocorrem durante o processo de laminação. A medição a laser on-line monitora desvios dimensionais em tempo real e alimenta dados para a interface do operador, permitindo que os operadores ajustem prontamente os parâmetros do processo.

Para os fabricantes de fitas fotovoltaicas, o valor da inspeção on-line reside não apenas na detecção de produtos não conformes, mas também na minimização da variação entre lotes e no aumento da consistência durante a produção contínua.

Gama de produtos típica

As dimensões acabadas comuns para barramentos fotovoltaicos variam de 3 a 8 mm de largura e 0,2 a 0,4 mm de espessura. Os requisitos específicos relativos a dimensões, tolerâncias, espessura do revestimento de estanho e propriedades mecânicas são determinados pelo projeto do módulo, processos de soldagem e padrões de produto do cliente.

Conclusão

A fabricação de fitas fotovoltaicas não é um processo que envolve um único equipamento; em vez disso, é um processo contínuo e integrado que compreende trefilação, laminação, recozimento, estanhagem, inspeção e enrolamento. Para a fabricação de módulos fotovoltaicos de alta eficiência, dimensões estáveis ​​da fita, boa retilinidade, revestimento de estanho uniforme e propriedades mecânicas controláveis ​​são fundamentais para garantir a qualidade da soldagem do módulo e confiabilidade a longo prazo.
