Laminador de tiras de soldagem fotovoltaica

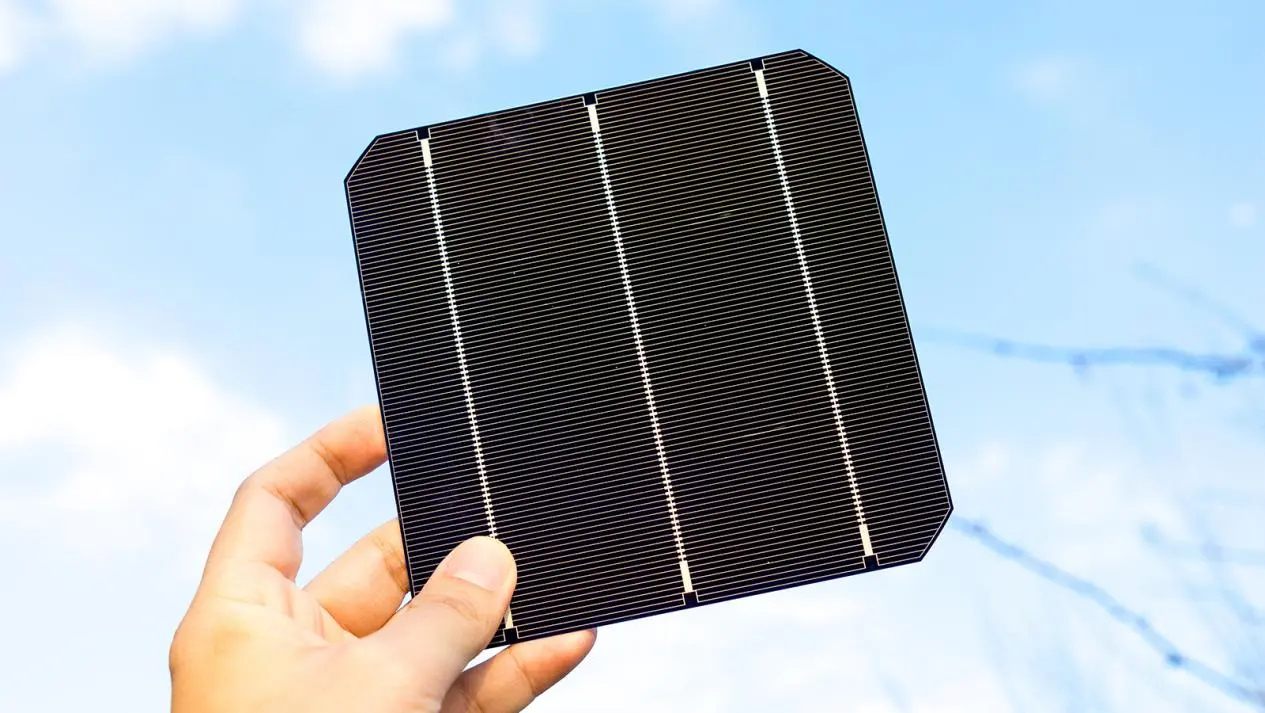

O laminador de tiras de soldagem fotovoltaica da China produzido pela fábrica GRM Rolling Mill é um produto especial de fio plano usado para conectar células solares em módulos fotovoltaicos. É composto por substrato de cobre e revestimento superficial. O substrato de cobre é geralmente cobre livre de oxigênio de alta pureza ou cobre vermelho T2, com teor de cobre ≥ 99,99% e condutividade ≥ 98%. Possui boa condutividade e certa resistência, o que pode garantir uma transmissão de corrente eficiente.

Enviar consulta

Descrição do produto

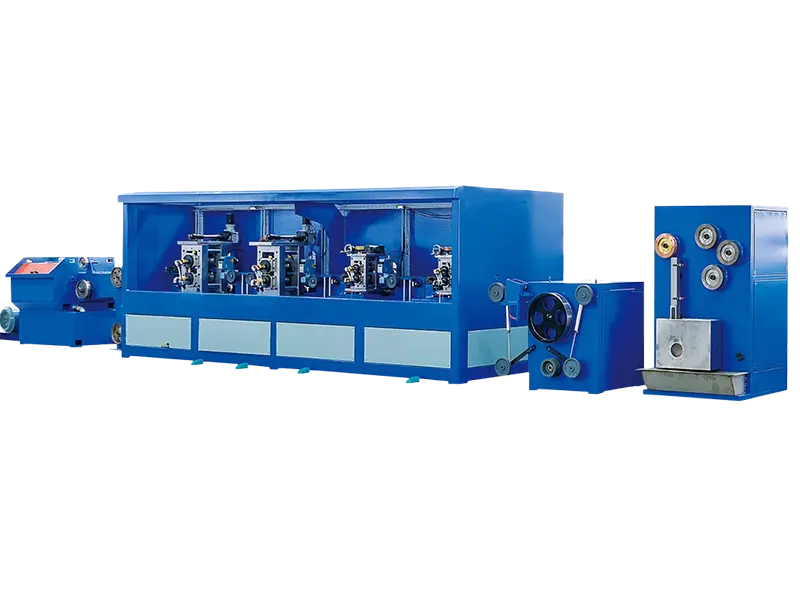

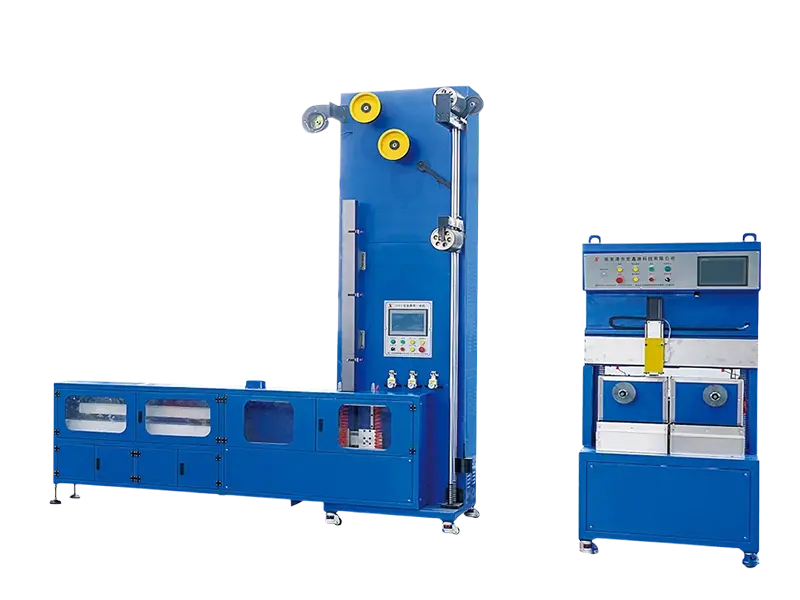

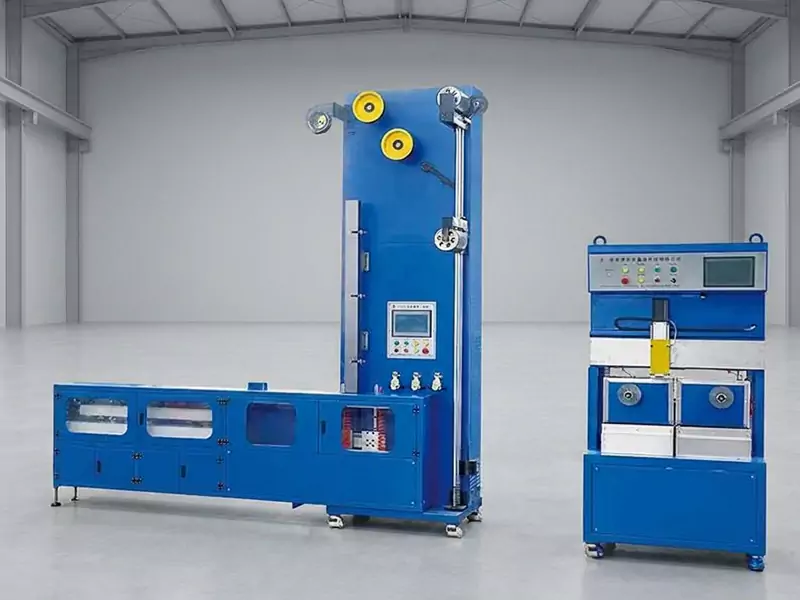

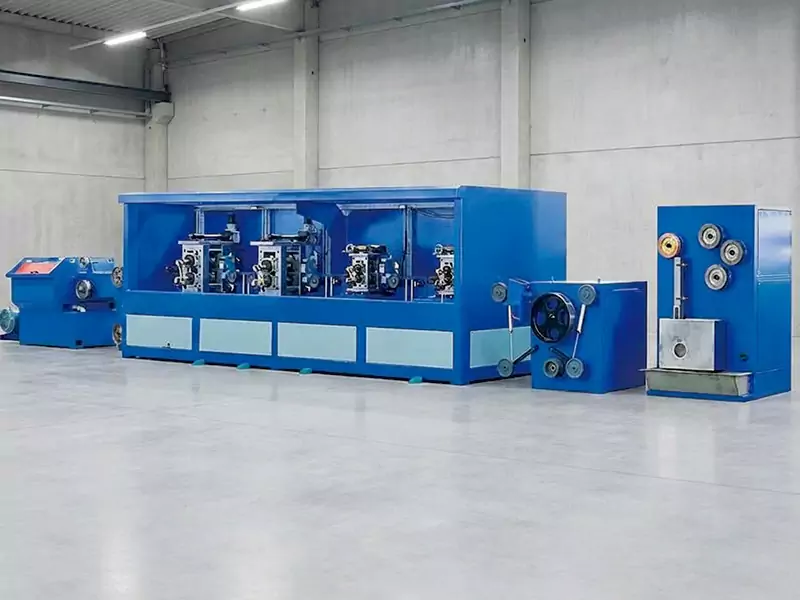

O durável laminador de tiras de soldagem fotovoltaica da máquina integrada do fornecedor GRM Rolling Mill desenvolvida independentemente por nossa empresa é um equipamento inteligente de alta qualidade especialmente projetado para a indústria fotovoltaica. Ele integra módulos funcionais essenciais, como sistema de colocação de fios totalmente automático, laminação de precisão multipassagem, controle inteligente de tensão, recozimento contínuo e enrolamento de estação dupla.

Como máquina integrada de barramento de alta velocidade e alta precisão líder do setor, este equipamento pode realizar a produção integrada de processo completo, desde matérias-primas de cobre de ¢3 mm até produtos acabados (largura 3 ~ 8 mm, espessura 0,2 ~ 0,45 mm), com uma velocidade operacional máxima de 250 m / min, atendendo perfeitamente aos rigorosos requisitos da fabricação em larga escala de módulos fotovoltaicos para alta eficiência, alta precisão e alta estabilidade.

Fluxo de processo típico

1. Processo de laminação de fio plano (aplicável à máquina integrada de fita convexa de fita de soldagem fotovoltaica)

Fio de desempenamento - trefilagem multimodo - calandragem de precisão - detecção e controle on-line - trefilação monomodo - decapagem CNC - estanhagem de alta velocidade - recozimento contínuo (proteção de nitrogênio) - enrolamento de tensão constante

Parâmetros Técnicos

Produtos de fita fotovoltaica	Parâmetro	Indústria Padrão	Outra empresa	GRM
Interconexão fotovoltaica padrão Fita	Espessura do revestimento	±5μm	25±5μm	25±3μm
	Espessura do produto acabado	20,01 mm	20,015 mm	20,01 mm
	Largura do produto acabado	±0,05 mm	±0,05 mm	±0,05 mm
	Resistência à tracção	≥110Mpa	≥150Mpa	≥170Mpa
	Alongamento	≥15%	≥25%	≥25%
	Força de rendimento	≤70Mpa	≤70Mpa	62,68Mpa
	Curva em foice	≤5 mm/m	≤4mm/m	≤4mm/m
	Resistividade	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230Ωmm/m 0,0230Ω
	Resistência ao envelhecimento	-	-	DH2000

Vantagens técnicas

Alta precisão: tolerância de espessura de ± 0,01 mm, adaptando-se aos rígidos padrões de tiras de soldagem fotovoltaica

Alta eficiência: Laminação de alta velocidade de 250 m/min, laminador de tiras de soldagem fotovoltaica de alta qualidade fornecido

Adaptação multimaterial: compatível com cobre, liga de alumínio, etc., forte escalabilidade

Rugosidade da superfície Ra≤0,2μm (reduz o risco de quebra da bateria)

Aplicações típicas:

• Campo fotovoltaico: produção em massa de fitas e barramentos de soldagem fotovoltaica para ajudar os componentes a conduzir eletricidade de forma eficiente.

• Processamento personalizado de barramentos de formato especial (seção transversal triangular/trapezoidal)

• Indústria eletrônica: processamento de fio plano de alta precisão, adequado para transformadores, indutores e outros componentes

Design personalizado e serviço pós-venda

• Atendimento customizado: parâmetros como número de passes, material do molde e velocidade de trefilação podem ser ajustados de acordo com a necessidade específica do cliente.

• Atualização de equipamentos: suporta a adição de módulos de passagem em estágio posterior para atender às necessidades de expansão de capacidade ou atualização de processos.

• Custo de manutenção: Quanto mais passagens, maiores serão os custos de molde e de manutenção, mas a eficiência do processamento único é significativamente melhorada. Recomenda-se fazer uma escolha razoável com base na escala de produção.

Bem-vindo, entre em contato conosco e saiba mais informações sobre o laminador de tiras de soldagem fotovoltaica!
